Standart makineler yalnızca sınırlı aralıkları işleyebilirken, modern üretim süreçleri malzeme ve boru boyutları arasında esneklik gerektirir. Bu nedenle özel belling sistemleri, ölçeklenebilir, hassas ve verimli çözümler sunarak üreticilerin değişen taleplere uyum sağlamasına ve uzun vadeli operasyonel performansını artırmasına yardımcı olur.
Belling Makinesinin Rolünü Anlamak
Bir belling makinesi, boru ucunda genişletilmiş bir soket (genellikle “çan” olarak adlandırılır) oluşturmak üzere tasarlanmıştır. Bu soket, başka bir boru parçasının yerleştirilip sızdırmaz hale getirilmesini sağlayarak, sızıntı veya yapısal arıza olmayan kesintisiz bir boru hattı sistemi oluşturur. Bu birleştirme yöntemi, verimli, uygun maliyetli ve hem düşük basınçlı hem de yüksek basınçlı sistemlere uyarlanabilir olması nedeniyle yaygın olarak kullanılmaktadır.
Belling işlemi genellikle üç temel aşamadan oluşur: boru ucunun kontrollü ısıtılması, şekillendirme kalıbı kullanılarak mekanik genişletme ve yeni şekli sabitlemek için hızlı soğutma. Deformasyon, düzensiz duvar kalınlığı veya bağlantı arızasını önlemek için her aşama hassas bir şekilde kontrol edilmelidir.
Belling makineleri genellikle şu alanlarda kullanılır:
- PVC su temini ve drenaj boruları
- HDPE gaz dağıtım boru hatları
- Elektrik kablo koruma sistemleri
- Tarımsal sulama boru hatları
- Endüstriyel kimyasal taşıma sistemleri
Belling işleminin kalitesi, sistem güvenilirliğini doğrudan etkiler. Kötü şekillendirilmiş soketler, basınç altında sızıntıya, yanlış hizalamaya veya yapısal zayıflığa neden olabilir. Bu nedenle, hassas mühendislik çok önemlidir ve birden fazla boru boyutu ve malzemesi söz konusu olduğunda bu durum giderek daha karmaşık hale gelir.
Boru Belling İşlemlerinde Özelleştirmenin Önemi
Gerçek endüstriyel ortamlarda, boru üreticileri nadiren tek bir standart ürünle uğraşır. Bunun yerine, farklı endüstriler ve bölgesel standartların belirlediği çok çeşitli spesifikasyonlar kapsamında çalışırlar.
Bu değişkenlik, farklı boru boyutları için özel belling makinesi çözümlerinin vazgeçilmez olmasının başlıca nedenidir.
Örneğin:
- Belediye altyapı projeleri genellikle 500 mm’yi aşan büyük çaplı drenaj boruları gerektirir
- Konut tesisat sistemleri, 110 mm ile 250 mm arasında orta boy borulara dayanır
- Elektrik kablo kanalları sistemleri, çapı 50 mm’nin altında olan hafif borular kullanabilir
- Tarımsal sistemler, çok sayıda çap aralığında esnek üretim gerektirir
Tek bir makine konfigürasyonu, performanstan ödün vermeden tüm bu gereksinimleri verimli bir şekilde karşılayamaz. Özelleştirme, makine yapısını, ısıtma kapasitesini, şekillendirme basıncını ve soğutma verimliliğini belirli üretim talepleriyle uyumlu hale getirerek bu sorunu çözer.
Özelleştirmenin kritik öneme sahip olmasının başlıca nedenleri şunlardır:
Boru Boyutu Değişkenliği
Boru çapı, ısıtma süresi, genleşme kuvveti ve kalıp geometrisi dahil olmak üzere belling işleminin neredeyse her yönünü etkiler. Özel makineler, kaliteyi düşüren genel ayarlar yerine her boru boyutunun optimize edilmiş işleme koşullarına sahip olmasını sağlar.
Malzeme Farklılıkları
PVC, CPVC, PP ve HDPE, ısı ve basınç altında farklı davranışlar sergiler. Örneğin, PVC yanmayı önlemek için hassas termal kontrol gerektirirken, HDPE esnekliği nedeniyle daha yüksek şekillendirme kuvveti gerektirir. Özel sistemler, malzeme türüne göre parametreleri otomatik olarak ayarlar.
Üretim Verimliliği Gereksinimleri
Yüksek verimli endüstriyel tesisler, minimum kesinti süresiyle kesintisiz çalışma gerektirirken, daha küçük tesisler esnekliği ve hızlı geçişleri önceliklendirir. Özel çözümler, makine mimarisini üretim stratejisiyle uyumlu hale getirir.
Uluslararası Standartlara Uyum
ISO, ASTM ve DIN gibi standartlar, boru boyutları ve performansı konusunda katı gereklilikler getirir. Özel makineler, farklı üretim partileri arasında tutarlı bir uyumluluk sağlanmasına yardımcı olur.

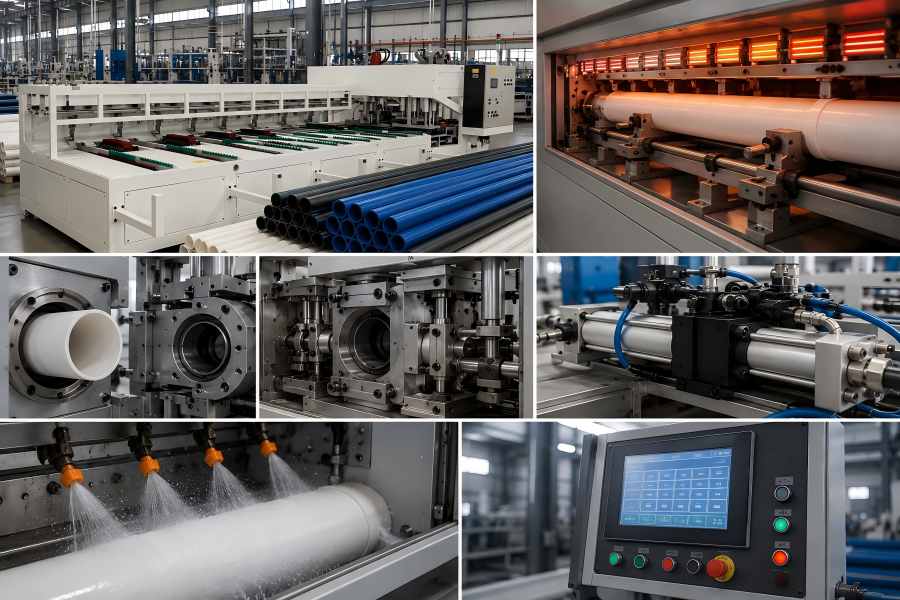

Özel Belling Makinesinin Temel Bileşenleri
Modern bir özel belling makinesi, tek bir sabit cihaz değil, birden fazla mühendislik alt sisteminden oluşan modüler bir sistemdir. Her alt sistem, üretim ihtiyaçlarına ve boru özelliklerine göre değiştirilebilir veya yükseltilebilir.
Isıtma Sistemi
Isıtma sistemi, şekillendirme öncesinde boru ucunu yumuşatmakla görevlidir. Özel makinelerde, ısıtma tasarımı boru boyutu ve malzeme kalınlığına göre optimize edilir.
Yaygın ısıtma teknolojileri şunlardır:
- Hızlı ve eşit sıcaklık dağılımı için kızılötesi radyasyon ısıtma
- Sabit termal çıkış için seramik plaka ısıtma
- Kalın cidarlı veya geniş çaplı borular için sıcak hava sirkülasyon sistemleri
Gelişmiş sistemler ayrıca çok bölgeli sıcaklık kontrolünü entegre ederek, boru ucunun farklı bölümlerinin deformasyon veya gerilme yoğunlaşmasını önlemek için eşit şekilde ısıtılmasını sağlar.
Şekillendirme Kalıpları
Şekillendirme kalıpları, soketin nihai geometrisini belirler. Özel kalıplar, belirli boru standartlarına uyacak şekilde yüksek hassasiyetle tasarlanır.
Özelleştirme faktörleri şunları içerir:
- İç çap toleransı
- Manşon derinliği ve sızdırmazlık uzunluğu
- Lastik halka oluğu tasarımı
- Yüksek basınçlı sistemler için takviye nervür yapısı
Hızlı değiştirilebilir kalıp sistemleri giderek yaygınlaşmakta ve üreticilerin minimum kesinti süresiyle boru boyutları arasında geçiş yapmalarını sağlamaktadır.
Genişletme Mekanizması
Genişletme sistemi, yumuşatılmış boruyu kalıba şekillendirmek için kontrollü bir kuvvet uygular. Üretim gereksinimlerine bağlı olarak farklı teknolojiler kullanılır:
- Yüksek kuvvetli, büyük çaplı boru şekillendirme için hidrolik sistemler
- Hafif ve orta boy borular için pnömatik sistemler
- Sıkı toleranslar gerektiren yüksek hassasiyetli uygulamalar için servo tahrikli sistemler
Mekanizma seçimi, ürün tutarlılığını ve döngü hızını doğrudan etkiler.
Soğutma Sistemi
Soğutma, yeni şekillendirilmiş soketi stabilize eder ve büzülmeyi veya deformasyonu önler. Özel sistemler şunları içerebilir:
- Hızlı ısı tahliyesi için su püskürtmeli soğutma
- Kademeli stabilizasyon gerektiren hassas malzemeler için hava soğutma
- Sürekli üretim ortamları için entegre kalıp soğutma kanalları
Verimli soğutma tasarımı, döngü süresini önemli ölçüde azaltır ve genel verimi artırır.
Kontrol Sistemi
Modern özel çan şekillendirme makineleri, PLC veya CNC tabanlı akıllı kontrol sistemlerine dayanır. Bu sistemler, operatörlerin karmaşık üretim değişkenlerini hassas bir şekilde yönetmesine olanak tanır.
İşlevler şunları içerir:
- Çok boyutlu üretim programı depolama
- Boru tipine göre otomatik parametre ayarı
- Sıcaklık, basınç ve döngü süresinin gerçek zamanlı izlenmesi
- Arıza tespiti ve öngörücü bakım uyarıları
Gelişmiş sistemler, uzaktan izleme ve üretim analitiği için IoT bağlantısını da içerebilir.

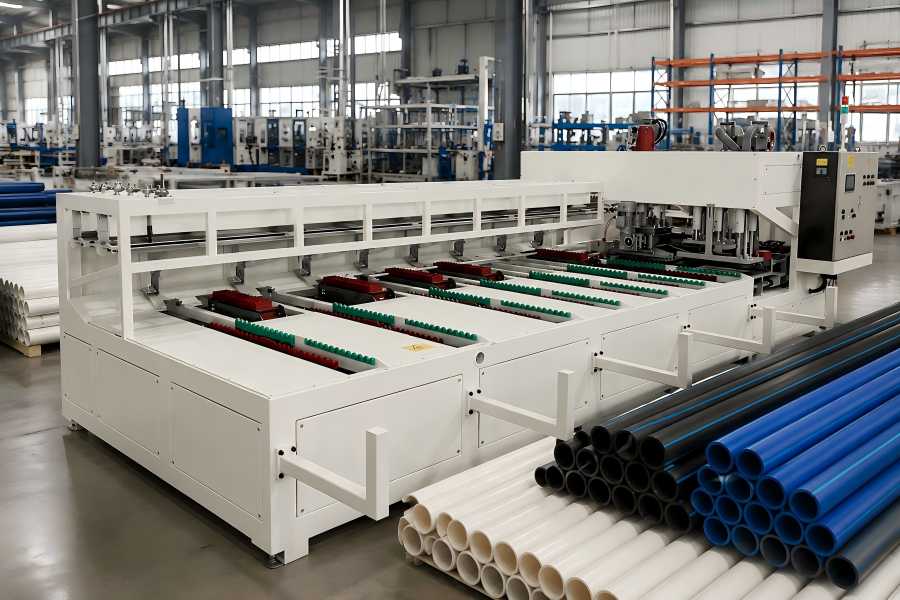

Özel Belling Makinesi Çözümleri Türleri
Farklı üretim ortamları, farklı makine konfigürasyonları gerektirir. Özelleştirme, her üretim kurulumunun amaçlanan uygulama için optimize edilmesini sağlar.
Tam Otomatik Belling Makineleri
Bu sistemler, tekdüzelik ve verimliliğin çok önemli olduğu büyük ölçekli endüstriyel üretim hatları için tasarlanmıştır. Genellikle şunlardan oluşurlar:
- Otomatik boru besleme ve hizalama
- Tamamen entegre ısıtma, şekillendirme ve soğutma döngüleri
- Anında boyut değiştirme için dijital kontrol
- Minimum insan müdahalesi gereksinimi
Bu sistemler, ulusal altyapı projelerine tedarik sağlayan seri üretim tesislerinde yaygın olarak kullanılmaktadır.
Yarı Otomatik Sistemler
Yarı otomatik makineler, otomasyonu manuel girişle birleştirerek orta ölçekli üreticilere esneklik sunar.
Tipik özellikleri şunlardır:
- Boruların manuel olarak yüklenmesi veya boşaltılması
- Otomatik şekillendirme ve soğutma döngüleri
- Birden fazla ürün türü için ayarlanabilir parametreler
Bu sistemler, ürün özelliklerini sık sık değiştiren üreticiler için idealdir.
Çok Boyutlu Uyarlanabilir Makineler
Bu makineler, tek bir sistem içinde çok çeşitli boru çaplarını işleyebilmek üzere özel olarak tasarlanmıştır.
Temel özellikler şunlardır:
- Ayarlanabilir kalıp grupları
- Programlanabilir ısıtma bölgeleri
- Hızlı takım değiştirme sistemleri
- Boru boyutuna göre akıllı parametre ölçeklendirme
Bu makineler, çeşitli proje gereksinimlerini karşılayan şirketler için özellikle değerlidir.
Ağır Hizmet Tipi Endüstriyel Belling Makineleri
Büyük ölçekli altyapı uygulamaları için tasarlanan bu makineler, çapı 400 mm’yi ve hatta 1000 mm’yi aşan boruları işleyebilir.
Özellikleri şunlardır:
- Yapısal stabilite için güçlendirilmiş çelik çerçeveler
- Yüksek basınçlı hidrolik genleşme sistemleri
- Genişletilmiş ısıtma ve soğutma odaları
- Sürekli çalışma için endüstriyel düzeyde dayanıklılık
Bu makineler genellikle belediye su sistemlerinde, kanalizasyon şebekelerinde ve endüstriyel boru hatlarında kullanılır.
Kompakt Atölye Belling Makineleri
Kompakt sistemler, küçük üreticiler veya özel üretim atölyeleri için tasarlanmıştır.
Özellikleri şunlardır:
- Yer tasarrufu sağlayan tasarım
- Daha düşük enerji tüketimi
- Basitleştirilmiş kontrol arayüzleri
- Kolay bakım ve kullanım
Bu makineler, yerel üretim ve özel siparişler için idealdir.

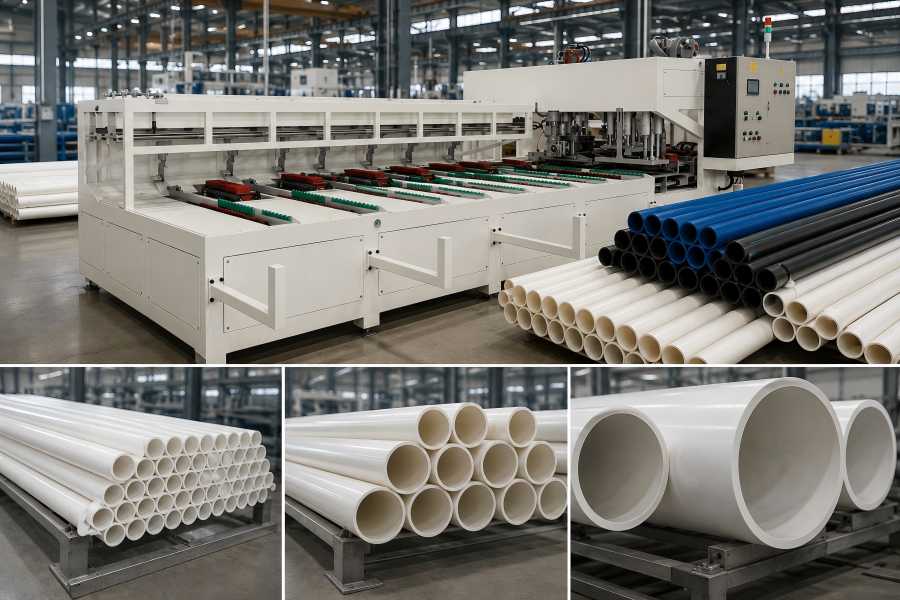

Boru Boyut Aralıklarına Göre Özelleştirme
Boru çapı, makine tasarımı ve konfigürasyonunu etkileyen en önemli faktörlerden biridir.
Küçük Çaplı Borular (16 mm–110 mm)
Elektrik kanalları ve hafif drenaj sistemlerinde kullanılır:
- Yüksek hızlı ısıtma sistemleri
- Sıkı toleranslara sahip hassas kalıplar
- Hızlı üretim için hızlı soğutma döngüleri
Orta Çaplı Borular (110 mm–400 mm)
Konut ve belediye altyapısında yaygın olarak kullanılır:
- Dengeli ısıtma ve şekillendirme sistemleri
- Otomatik kalıp değiştirme özellikleri
- Yüksek tutarlılık ile orta döngü hızı
Büyük Çaplı Borular (400 mm–1000 mm+)
Ağır altyapı ve endüstriyel uygulamalarda kullanılır:
- Yüksek güçlü hidrolik genleştirme sistemleri
- Düzgün yumuşama için genişletilmiş ısıtma odaları
- Güçlendirilmiş mekanik yapılar
- Daha uzun ancak yüksek düzeyde kontrol edilen soğutma döngüleri
Her ürün yelpazesi, ürün güvenilirliğini ve performansını sağlamak için özel mühendislik gerektirir.
Özel Belling Makinesi Çözümlerinin Temel Avantajları
Geliştirilmiş Üretim Verimliliği
Özel belling makineleri, her boru boyutu için ısıtma, şekillendirme ve soğutma parametrelerini optimize ederek, vardiyalar boyunca istikrarlı ve sürekli üretim performansını korurken döngü süresini önemli ölçüde azaltır.
Daha Yüksek Ürün Kalitesi
Sıcaklık, basınç ve kalıp hizalamasının hassas kontrolü, tek tip soket boyutları, daha güçlü bağlantılar ve tutarlı sızdırmazlık performansı sağlar, bu da kusurları azaltır ve genel ürün güvenilirliğini artırır.
Azalan Malzeme İsrafı
Hassas şekillendirme süreçleri, deformasyonu, çatlamayı ve boyutsal hataları en aza indirir; bu da reddedilme oranlarını düşürür ve üreticilerin hammadde tasarrufu yapmasına yardımcı olurken, üretim partisi başına maliyet verimliliğini artırır.
Daha Fazla Operasyonel Esneklik
Özel sistemler, farklı boru boyutları ve malzemeleri arasında hızlı ayarlama imkanı sunarak, üreticilerin çeşitli müşteri siparişlerine ve değişen proje gereksinimlerine verimli bir şekilde hızlı yanıt vermesini sağlar.
Daha Düşük Uzun Vadeli Maliyetler
İlk yatırım maliyeti daha yüksek olsa da, otomasyon işgücü bağımlılığını, bakım sıklığını ve arıza süresini azaltır, sonuçta toplam işletme maliyetlerini düşürür ve uzun vadeli yatırım getirisini önemli ölçüde artırır.
Modern Üretim Sistemleriyle Entegrasyon
Özel belling makineleri, aşağıdakileri içerebilen tam otomatik boru üretim hatlarına giderek daha fazla entegre edilmektedir:
- Boru şekillendirme için ekstrüzyon sistemleri
- Kesme ve boyutlandırma üniteleri
- Belling ve soket şekillendirme makineleri
- Baskı ve işaretleme sistemleri
- Otomatik paketleme hatları
Bu entegrasyon, hammaddeden bitmiş ürüne kadar kesintisiz bir üretim akışı sağlar.
Ayrıca, Endüstri 4.0 teknolojileri aşağıdakiler yoluyla üretim kapasitelerini dönüştürüyor:
- IoT tabanlı gerçek zamanlı izleme
- Kestirimci bakım sistemleri
- Bulut tabanlı üretim verisi analizi
- Uzaktan çalıştırma ve tanılama
Bu yenilikler, çalışma süresini ve üretim zekasını önemli ölçüde iyileştirir.
Özel Çan Makinesi Tasarımındaki Zorluklar
Karmaşık Mühendislik Gereksinimleri
Özel belling makineleri tasarlamak, farklı boru malzemeleri, çapları ve üretim koşullarında istikrarlı performans sağlamak için termal, hidrolik ve mekanik sistemlerin hassas bir şekilde koordine edilmesini gerektirir.
Daha Yüksek İlk Yatırım
Özel sistemler, gelişmiş mühendislik, özel bileşenler ve özel üretim süreçlerini içerir; bu da standart veya seri üretilen belling makinelerine kıyasla önemli ölçüde daha yüksek ön maliyetlere neden olur.
Bakım Karmaşıklığı
Daha sofistike otomasyon ve çoklu sistem entegrasyonu, bakım zorluğunu artırır; bu da, çalışma süresini garanti altına almak için yetenekli teknisyenler, özel yedek parçalar ve daha yapılandırılmış önleyici bakım programları gerektirir.
Operatör Eğitim Gereksinimleri
Operatörler, programlanabilir kontrol sistemlerini, parametre ayarlamalarını ve çoklu boyut yapılandırmalarını anlamalıdır; bu da eğitim süresini uzatır ve güvenli çalışma için daha yüksek teknik yeterlilik gerektirir.
Özel Belling Makinesi Teknolojisindeki Gelecek Trendler
AI Tabanlı Proses Optimizasyonu
Yapay zeka, ısıtma, basınç ve zamanlama parametrelerini gerçek zamanlı olarak otomatik olarak ayarlayarak tutarlılığı artıracak, kusurları azaltacak ve çeşitli boru boyutlarında daha akıllı, kendi kendine öğrenen üretim performansı sağlayacaktır.
Tamamen Otonom Üretim Hatları
Gelecekteki sistemler, besleme, belling, denetim ve paketleme işlemlerini tamamen otomatikleştirilmiş hatlara entegre ederek insan müdahalesini en aza indirirken hız, doğruluk ve sürekli üretim verimliliğini en üst düzeye çıkaracaktır.
Enerji Verimli Isıtma Sistemleri
Yeni nesil ısıtma teknolojileri, geliştirilmiş yalıtım, kızılötesi hassas ısıtma ve uyarlanabilir termal kontrol sayesinde enerji tüketimini azaltacak, böylece işletme maliyetlerini ve çevresel etkiyi önemli ölçüde düşürecektir.
Modüler Makine Tasarımı
Modüler mimariler, üreticilerin makine bileşenlerini kolayca yükseltmelerine veya yeniden yapılandırmalarına olanak tanıyarak, yeni boru boyutlarına, malzemelere ve değişen üretim gereksinimlerine esnek bir şekilde uyum sağlamalarını sağlayacaktır.
Akıllı Kalite Kontrol Sistemleri
Entegre sensörler ve makine görüşü, üretim sırasında kusurları anında tespit ederek gerçek zamanlı kalite kontrolünü mümkün kılacak, israfı azaltacak ve uluslararası standartlara tutarlı bir şekilde uyumu sağlayacaktır.
