El retroceso elástico es un problema habitual en el doblado de tubos de plástico, ya que el tubo puede abrirse ligeramente al salir del molde. Comprender sus causas ayuda a mejorar la precisión del ángulo y a reducir los ajustes repetidos.
¿Qué es la recuperación elástica de los tubos de plástico?
La recuperación elástica de los tubos de plástico es la recuperación parcial de la forma que se produce después de que un tubo conformado se separe de la matriz de curvado, la abrazadera o el soporte de una máquina curvadora de tubos. La curvatura suele abrirse ligeramente, lo que hace que el ángulo final sea menor que el ángulo creado durante el conformado.
La recuperación elástica puede aparecer inmediatamente tras la liberación o continuar a medida que el tubo de plástico se enfría. Por lo tanto, el ángulo final debe medirse tras un periodo de enfriamiento constante, en lugar de hacerlo directamente después de la descarga.

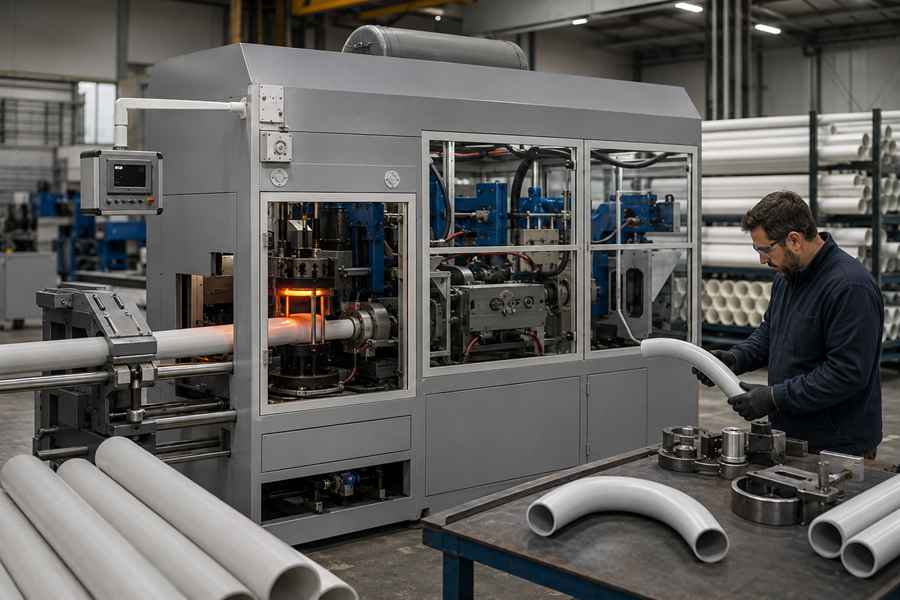

Principales causas de la recuperación elástica de los tubos de plástico
La recuperación elástica de los tubos de plástico rara vez se debe a un único parámetro. El comportamiento del material, la calidad del calentamiento, las dimensiones del tubo, la geometría del codo, el movimiento de conformado, el enfriamiento y la estabilidad del utillaje suelen interactuar para determinar el grado final de recuperación.
| Causa principal | Cómo influye en la recuperación elástica | Resultado típico |
| Recuperación del material plástico | La tensión elástica persiste tras el conformado y empuja el codo para abrirlo | Ángulo final reducido |
| Condiciones de calentamiento | Un ablandamiento insuficiente o desigual provoca una deformación inestable | Variación del ángulo y torsión |
| Dimensiones del tubo | El diámetro y el espesor de la pared modifican la rigidez a la flexión | Diferente recuperación entre los distintos tamaños de tubería |
| Geometría del codo | Los radios pequeños y los ángulos grandes aumentan la tensión interna | Mayor desviación angular |
| Proceso de conformado | Un movimiento rápido o una retención breve dejan tensiones residuales | Forma de la curvatura inestable |
| Enfriamiento y herramientas | Una liberación prematura o una mala alineación alteran la forma final | Recuperación elástica retrasada o desigual |
Una máquina de curvado de tubos puede alcanzar correctamente la posición programada, pero el tubo de plástico enfriado puede seguir presentando una desviación angular. Para evaluar el comportamiento de la recuperación elástica, siempre debe utilizarse la geometría final tras el enfriamiento.
1. Recuperación elástica de los materiales plásticos
Durante el doblado de tubos de plástico, el material sufre tanto una deformación permanente como una deformación elástica. La parte permanente mantiene el doblado, mientras que la parte elástica almacena tensión e intenta devolver el tubo a su forma original tras la liberación.
Las propiedades del material influyen considerablemente en el grado de recuperación. Los diferentes materiales plásticos, formulaciones, rellenos, pigmentos o contenido reciclado pueden alterar la rigidez y la respuesta térmica, lo que da lugar a una recuperación elástica diferente incluso en las mismas condiciones de curvado.
Entre los factores importantes se incluyen:
- Rigidez del material: una mayor rigidez suele aumentar la fuerza de recuperación tras la descarga.
- Formulación del material: los aditivos y los rellenos pueden alterar el comportamiento ante la deformación.
- Variación entre lotes: Las pequeñas diferencias entre lotes de producción pueden afectar a la precisión angular final.
2. Calentamiento insuficiente o desigual
El calentamiento determina si el tubo de plástico se vuelve lo suficientemente flexible como para permitir un conformado controlado. Cuando la temperatura de calentamiento es insuficiente, el tubo de plástico permanece rígido y conserva una mayor tensión elástica durante todo el proceso de flexión.
Un calentamiento desigual provoca diferentes niveles de deformación alrededor de la circunferencia de la tubería. Un lado puede ablandarse y estirarse más, mientras que el lado más frío conserva una mayor fuerza de recuperación.
Entre las causas habituales relacionadas con el calentamiento se incluyen:
- Distribución desigual de la temperatura alrededor de la tubería
- Longitud incorrecta de la zona de calentamiento
- Rotación inestable de la tubería durante el calentamiento
- Ajustes de calentamiento incorrectos para diferentes espesores de pared
El proceso de calentamiento debe adaptarse al material plástico, al diámetro de la tubería, al espesor de la pared y al radio de curvatura requerido.
3. Diámetro y espesor de la pared de la tubería
El tamaño de la tubería influye directamente en la resistencia al doblado. Las tuberías de plástico de mayor diámetro suelen requerir un calentamiento más controlado, ya que la diferencia de temperatura entre la superficie exterior y la pared interior puede ser mayor.
El espesor de la pared también modifica el comportamiento de recuperación elástica. Las tuberías de pared gruesa pueden retener una tensión interna mayor, mientras que las de pared delgada pueden perder estabilidad si el soporte interno es insuficiente.
| Estado de la tubería | Posible efecto de recuperación elástica |
| Diámetro grande | Mayor dificultad para calentar de manera uniforme |
| Pared gruesa | Mayor tensión residual tras el doblado |
| Pared delgada | Se deforma más fácilmente, pero retiene peor la forma |
| Espesor de pared irregular | Recuperación diferente en torno al codo |
Por lo tanto, los parámetros de recuperación elástica no deben copiarse entre tubos de diferentes diámetros, incluso cuando el material sea el mismo.
4. Radio y ángulo de curvatura
La geometría del codo determina la cantidad de tensión que se aplica al tubo de plástico. Un radio de curvatura más cerrado aumenta la tensión a lo largo de la curva exterior y genera una compresión mayor en la curva interior.
Un ángulo de curvatura mayor también aumenta el área total de deformación. Puede quedar más tensión acumulada en el interior del material, lo que provoca una mayor diferencia entre el ángulo formado y el ángulo final tras el enfriamiento.
Los factores geométricos clave incluyen:
- Radio de curvatura
- Ángulo de curvatura
- Diámetro de la tubería
- Espesor de la pared
- Longitud calentada
El uso de un único valor de compensación para todas las condiciones de curvado suele dar lugar a resultados inestables. Cada especificación de producción habitual debe verificarse por separado.
5. Velocidad de conformado y tiempo de mantenimiento
La velocidad de curvado influye en la uniformidad con la que se desplaza el material plástico ablandado durante el conformado. Una velocidad excesiva puede provocar una distribución desigual de la tensión, ya que el material dispone de un tiempo limitado para adaptarse.
El tiempo de mantenimiento es igualmente importante. Tras alcanzar el ángulo requerido, el tubo de plástico necesita tiempo para estabilizarse mientras permanece apoyado.
Entre las posibles causas se incluyen:
- Velocidad de curvado demasiado alta
- Aceleración o parada bruscas
- Tiempo de mantenimiento insuficiente
- Liberación prematura de la sujeción
Un ciclo de conformado estable suele producir una menor variación de la recuperación elástica que el simple aumento de la velocidad de la máquina.
6. Enfriamiento y estabilidad del utillaje
El enfriamiento influye en que la forma obtenida se mantenga estable tras la liberación. Un tubo de plástico puede parecer sólido por fuera, mientras que el material interior sigue estando blando y es capaz de recuperarse.
La alineación de las herramientas también desempeña un papel importante. Las matrices de doblado, las abrazaderas, las guías o los soportes internos desalineados pueden generar tensiones desiguales, lo que provoca que un lado del tubo sufra una mayor recuperación elástica que el otro.
| Problema relacionado con el utillaje o el proceso | Posible efecto |
| Matriz de doblado desalineada | Recuperación desigual del ángulo |
| Guía o abrazadera suelta | Variación de posición entre ciclos |
| Refrigeración insuficiente | Retorno elástico retardado |
| Enfriamiento desigual | Deformación por plegado |
Para obtener un comportamiento de recuperación elástica repetible, es necesario contar con un utillaje estable y un enfriamiento controlado.

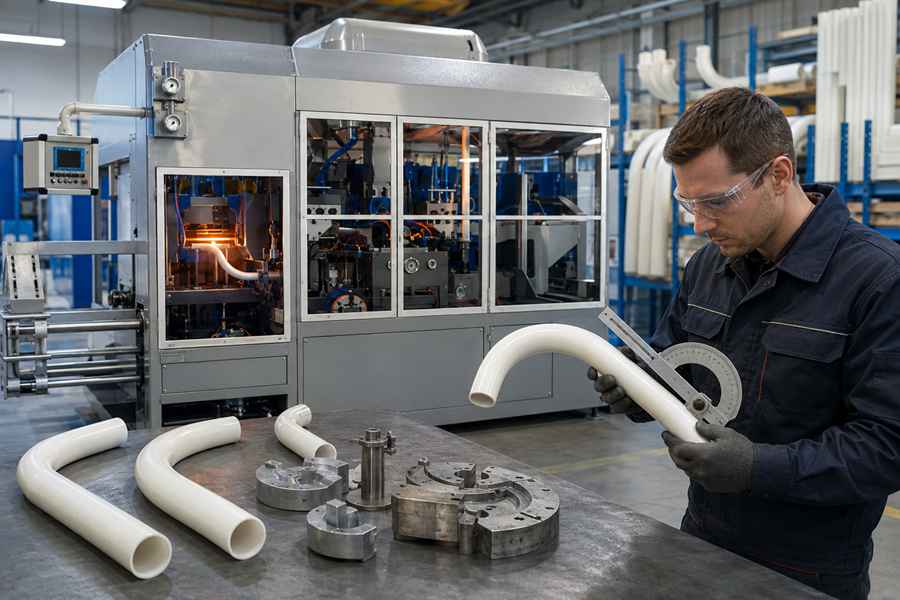

Cómo reducir la recuperación elástica de los tubos de plástico
El control de la recuperación elástica debe abordar la causa real, en lugar de basarse únicamente en un ángulo de conformado mayor. Un calentamiento estable, un movimiento suave, una sujeción suficiente, un enfriamiento equilibrado y recetas basadas en las especificaciones producen curvaturas más repetibles.
Estabilizar el calentamiento y el conformado
La zona de calentamiento debe abarcar todo el codo y las transiciones adyacentes sin ablandar una longitud innecesaria del tubo. La posición del calentador, la temperatura, la rotación del tubo, el tiempo de calentamiento y la longitud de la zona deben mantenerse constantes a lo largo de los ciclos de producción.
El movimiento de curvado debe ser suave, mientras que las abrazaderas y las herramientas de apoyo deben sujetar el tubo sin aplastarlo. La curva formada debe permanecer apoyada el tiempo suficiente para estabilizarse antes de soltarla.
Utilizar una compensación de ángulo probada
El sobrecurvado consiste en curvar el tubo de plástico ligeramente más allá de la posición final requerida. Tras producirse la recuperación elástica, el tubo vuelve a situarse más cerca del ángulo objetivo.
El valor de compensación debe establecerse mediante ensayos de curvado reales. Al guardar la receta del proceso, deben tenerse en cuenta el material plástico, el diámetro, el espesor de la pared, el radio de curvatura y el ángulo requerido.
Cómo medir correctamente la recuperación elástica
La recuperación elástica debe calcularse a partir de la diferencia entre el ángulo formado y el ángulo final tras el enfriamiento. Si solo se mide el tubo inmediatamente después de soltarlo, es posible que no se detecte el movimiento retardado.
Un proceso de inspección coherente debe registrar:
- Ángulo programado en la máquina
- Ángulo antes de la liberación de la herramienta
- Ángulo inmediatamente después de la liberación
- Ángulo final tras el enfriamiento
- Tiempo de mantenimiento y enfriamiento
- Especificaciones de la tubería de plástico
La tubería debe apoyarse en la misma posición en cada medición. Unos puntos de referencia o unos periodos de enfriamiento diferentes pueden hacer que una producción estable parezca inconsistente.
Deben comprobarse varios dobleces consecutivos. Una sola muestra ajustada no puede indicar si el proceso mantendrá el mismo ángulo durante la producción normal.
