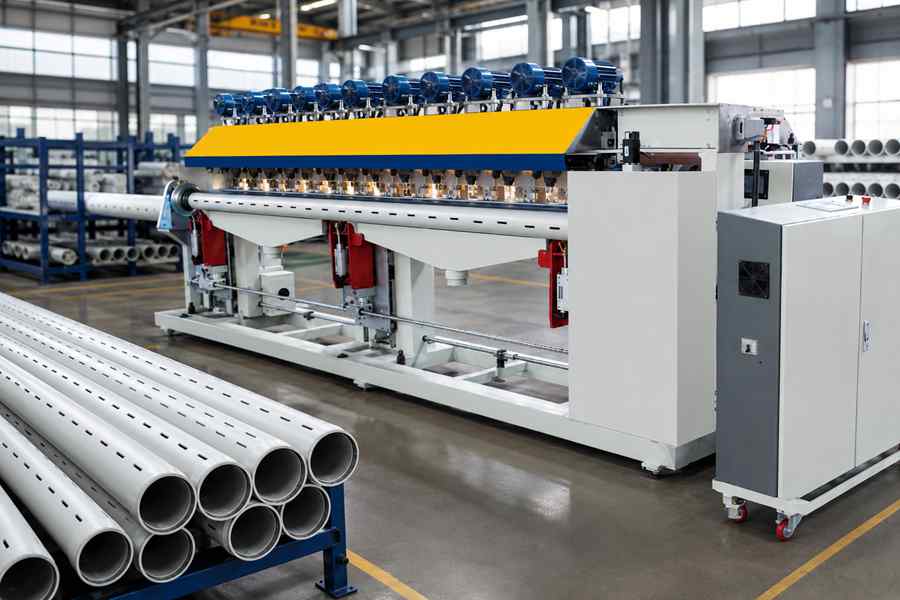

La velocidad de producción de una máquina automática de ranurado de tubos no viene determinada únicamente por la velocidad de corte. El tamaño de los tubos de plástico, el patrón de ranurado, la estabilidad de la alimentación, el estado de las herramientas, el tiempo de posicionamiento, la evacuación de virutas y el nivel de automatización influyen en el número de tubos conformes producidos por hora.
¿Cómo se mide la velocidad de ranurado de tubos?
La velocidad de producción de una máquina ranuradora de tubos describe cuántos tubos de plástico conformes o secciones ranuradas produce en un periodo definido. Puede expresarse en tubos por hora, ranuras por minuto o tiempo de ciclo por tubo.
La medida más útil depende del producto. Los tubos con diferentes longitudes, diámetros y número de ranuras no deben evaluarse utilizando una única cifra de rendimiento.
Entre los términos habituales relacionados con la velocidad se incluyen:
- Tiempo de ciclo: tiempo necesario para cargar, colocar, ranurar y descargar un tubo de plástico.
- Ranuras por minuto: número de ranuras producidas durante el corte continuo.
- Tubos por hora: número de tubos terminados producidos en condiciones normales de funcionamiento.
- Producción cualificada: tubos acabados que cumplen los requisitos de tamaño de ranura, espaciado y superficie.
- Índice de tiempo de inactividad: tiempo perdido en ajustes, sustitución de herramientas, limpieza o manipulación de material.
Una alta velocidad de movimiento solo resulta valiosa cuando la precisión de las ranuras y la calidad de los tubos se mantienen estables. Un ciclo más lento con menos tubos rechazados puede ofrecer una producción útil mayor a lo largo de un turno completo.
Principales factores que afectan a la velocidad de ranurado de tubos
| Factor principal | Efecto sobre la velocidad de producción |
| Dimensiones de los tubos | Los tubos más grandes o más largos requieren más manipulación y soporte |
| Patrón de ranuras | Un mayor número de ranuras y una separación más estrecha aumentan el tiempo de procesamiento |
| Sistema de corte | El tipo de herramienta y el rendimiento del husillo influyen en la velocidad de avance |
| Avance y posicionamiento | Una carga inestable genera tiempos de espera y de corrección |
| Eliminación de virutas | Una recogida deficiente provoca paradas para la limpieza |
| Automatización y configuración | El control de recetas y los cambios rápidos reducen los retrasos |
Estos factores suelen interactuar entre sí. Por ejemplo, un tubo de plástico largo y de pared delgada puede requerir una alimentación más lenta, un soporte más resistente y una eliminación de virutas más cuidadosa durante el mismo ciclo.
1. Diámetro, longitud y espesor de pared del tubo de plástico
El tamaño del tubo influye en el tiempo de manipulación
Los tubos de plástico de mayor diámetro son más pesados y requieren una sujeción más firme y estructuras de soporte más anchas. Los tubos más largos también requieren más tiempo para su alimentación, alineación, estabilización y descarga.
La máquina puede completar el movimiento de corte rápidamente, pero la transferencia del tubo puede convertirse en la parte más larga del ciclo. Por lo tanto, los compradores que procesen tubos largos de drenaje o filtración deben inspeccionar la secuencia completa desde la carga hasta la descarga.
El espesor de la pared afecta a la carga de corte
Las paredes de tubería más gruesas requieren que la herramienta elimine más material de cada ranura. Puede ser necesario reducir la velocidad de corte para limitar la acumulación de calor, la formación de rebabas, la vibración y el desgaste prematuro de la herramienta.
Las tuberías de plástico de pared delgada requieren menos profundidad de corte, pero pueden deformarse bajo una presión de sujeción excesiva. Un soporte adicional o una alimentación más suave pueden aumentar la duración del ciclo, al tiempo que protegen la redondez de la tubería.
El tamaño de la tubería debe evaluarse teniendo en cuenta tanto el diámetro exterior como el espesor de la pared. Las tuberías con dimensiones exteriores idénticas pueden necesitar parámetros de corte diferentes, ya que la estructura de sus paredes no es la misma.
2. Cantidad de ranuras y complejidad del patrón
Un mayor número de ranuras alarga cada ciclo
Un tubo con un número reducido de ranuras muy espaciadas entre sí puede completarse rápidamente. El tiempo de producción aumenta cuando la máquina debe crear varias filas o cientos de aberturas a lo largo del mismo tubo.
El patrón puede incluir:
- Ranuras en una sola fila
- Varias filas longitudinales
- Ranuras escalonadas
- Disposiciones en espiral
- Longitudes de ranuras alternas
- Zonas de espaciado diferentes
Las especificaciones de rendimiento deben indicar siempre el patrón de ranuras probado. Una cifra de velocidad sin indicar el número de ranuras ni su espaciado tiene un valor limitado a la hora de comparar máquinas.
La distancia de indexación afecta al posicionamiento
Tras cada acción de corte, el tubo o el cabezal de corte deben desplazarse a la siguiente posición. Un espaciado corto entre ranuras aumenta el número de paradas, arranques y movimientos de indexación.
El posicionamiento servocontrolado puede acortar estos movimientos, pero la aceleración debe seguir siendo adecuada para el tubo. Una velocidad de indexación excesiva puede provocar el deslizamiento del tubo o errores de espaciado acumulativos.
En el caso de los patrones de varias filas, la rotación del tubo también forma parte del ciclo. La velocidad de rotación, el tiempo de bloqueo y la precisión del posicionamiento angular pueden influir en el rendimiento tanto como la velocidad de corte.
3. Método de corte y rendimiento de la herramienta
La estructura de corte determina el rango de velocidades
Las máquinas automáticas de ranurado de tubos de plástico pueden utilizar hojas de sierra, fresas, herramientas rotativas o estructuras de punzonado. Cada método ofrece una combinación diferente de velocidad de procesamiento, geometría de la ranura, acabado de los bordes y espesor adecuado de la pared del tubo.
| Método de corte | Características de velocidad | Situación adecuada |
| Corte con sierra | Rápido para ranuras rectas repetidas | Patrones estándar de ranuras de drenaje |
| Fresado | Forma controlada y bordes lisos | Ranuras precisas o más anchas |
| Corte rotativo | Permite un procesamiento continuo y repetitivo | Patrones uniformes de gran volumen |
| Punzonado | Acción de corte muy breve | Paredes de tubería adecuadas y formas compatibles |
El método más rápido no es necesariamente la opción más adecuada. La ranura debe cumplir con los requisitos de anchura, longitud, espaciado y estado de los bordes sin dañar la tubería de plástico.
Las herramientas desgastadas reducen el rendimiento útil
Una cuchilla o un cortador sin filo aumentan la resistencia y pueden requerir una velocidad de avance más lenta. También pueden provocar rebabas, bordes fundidos, superficies rugosas o ranuras incompletas.
Los operarios pueden seguir haciendo funcionar la máquina a su velocidad normal, pero aumentarán las tasas de rechazo y el tiempo de limpieza. Por lo tanto, la supervisión de la vida útil de las herramientas forma parte del control de la velocidad de producción.
Los compradores deben preguntar cuánto tiempo se mantiene estable una herramienta con el material de tubería y el patrón de ranuras que utilizan. El tiempo de sustitución de la herramienta también debe incluirse en el cálculo de la producción diaria.
4. Alimentación, sujeción y posicionamiento
La alimentación automática debe ser continua
La estación de corte no puede mantener un alto rendimiento cuando el siguiente tubo de plástico llega con retraso. La carga automática, la separación de tubos, el transporte y el posicionamiento en longitud deben funcionar como un único sistema coordinado.
Entre los retrasos habituales en la alimentación se incluyen:
- Tubos que entran en ángulo
- Dos tubos alimentados a la vez
- Tubos largos que se comben entre los soportes
- Extremos de los tubos que no alcanzan el punto de referencia
- Espacios irregulares entre los tubos entrantes
Un cabezal de ranurado de alta velocidad no puede compensar un flujo de material inestable. En la producción continua, una alimentación fiable suele contribuir más al rendimiento por hora que un pequeño aumento de la velocidad de corte.
La sujeción debe ser rápida y estable
Las abrazaderas deben ejercer la fuerza suficiente para evitar movimientos durante el ranurado. Sin embargo, una presión excesiva puede aplastar los tubos de plástico de pared delgada o dejar marcas de contacto.
La sujeción neumática o servocontrolada puede acortar el tiempo de cierre y liberación. La estructura de sujeción también debe adaptarse a diferentes diámetros de tubería sin requerir una larga alineación manual.
La precisión de posicionamiento determina si la máquina puede funcionar sin correcciones repetidas. Cuando las tuberías se deslizan o los puntos de referencia varían, los operarios deben ralentizar el ciclo o realizar inspecciones con mayor frecuencia.
5. Eliminación de virutas y polvo
Los residuos pueden interrumpir el corte
Las virutas de plástico pueden quedar dentro de las ranuras, acumularse alrededor de la fresa o entrar en la zona de sujeción. A medida que aumenta la acumulación, también pueden aumentar la resistencia al corte y la inestabilidad en el posicionamiento.
Una eliminación deficiente de las virutas puede provocar:
- Ranuras obstruidas o incompletas
- Arañazos en la superficie del tubo
- Una temperatura de corte más elevada
- Contaminación de la herramienta
- Limpieza manual frecuente
- Errores de detección de los sensores
Estas interrupciones reducen la velocidad media de producción, incluso cuando los ciclos de corte individuales siguen siendo rápidos.
La capacidad de recogida debe ajustarse al volumen de producción
El sistema de extracción debe poder gestionar el volumen de residuos producido a la velocidad prevista de la máquina. Los conductos pequeños, una succión débil o unos puntos de recogida mal situados pueden funcionar durante pruebas breves, pero fallan durante la producción continua.
El tamaño de las virutas de plástico también afecta a la recogida. El polvo fino, las tiras largas y las virutas ligeras y rizadas no se desplazan por el sistema de la misma manera.
Una prueba práctica debe durar lo suficiente como para revelar la acumulación de residuos alrededor de la fresa y en el interior del conducto. Una demostración limpia de cinco minutos no garantiza la estabilidad durante un turno completo.
6. Automatización y respuesta de los controles
El movimiento coordinado reduce los tiempos de espera
Una máquina automática de ranurado de tubos combina la alimentación, la sujeción, el corte, el indexado, la rotación y la descarga. La velocidad de producción mejora cuando estas acciones se solapan de forma segura, en lugar de esperar a que cada movimiento anterior finalice por completo.
Los servosistemas pueden coordinar:
- La distancia de alimentación del tubo
- Espaciado entre ranuras
- Recorrido del cabezal de corte
- El ángulo de rotación del tubo
- Entrada y retorno de la herramienta
- Descarga final
El sistema de control debe optimizar los movimientos que no son de corte sin mermar la precisión. El desplazamiento rápido resulta más útil entre las posiciones de las ranuras, mientras que el avance de corte debe seguir adaptándose al tubo de plástico.
El almacenamiento de recetas reduce el tiempo de configuración
Los diferentes tamaños de tubería y patrones de ranuras requieren parámetros distintos. La introducción manual de datos en cada cambio aumenta el tiempo de configuración y conlleva un mayor riesgo de introducir valores incorrectos.
Una receta almacenada puede incluir:
- Diámetro y longitud de la tubería
- Cantidad y espaciado de las ranuras
- Profundidad y anchura de las ranuras
- Número de filas
- Ángulo de rotación
- Velocidad de avance de corte
- Presión de sujeción
- Ajustes de eliminación de virutas
La recuperación de recetas resulta especialmente valiosa para las fábricas que producen lotes pequeños de tubos con diversas especificaciones. Puede que no modifique el ciclo más rápido, pero puede aumentar significativamente la producción diaria.

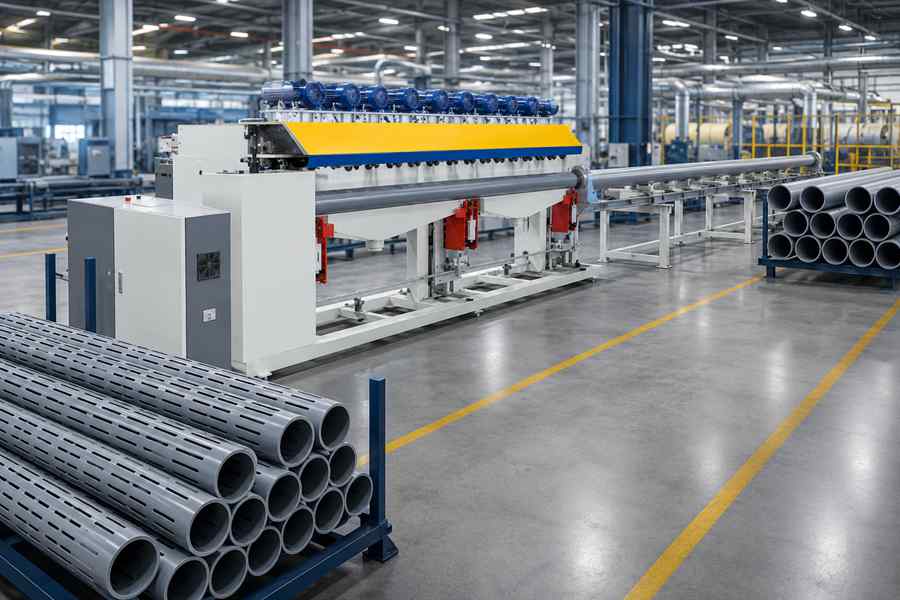

Cómo calcular la velocidad de producción real
La velocidad de producción nominal suele basarse en un funcionamiento estable con una sola especificación de tubería. La producción diaria real también debe incluir la carga, la sustitución de herramientas, los cambios de configuración, la limpieza, la inspección y las breves paradas de producción.
Una evaluación práctica debería registrar:
| Elemento de producción | Qué medir |
| Ciclo de corte | Tiempo desde la sujeción hasta la finalización de las ranuras |
| Ciclo de manipulación | Tiempo de carga, posicionamiento y descarga |
| Cambio de formato | Tiempo necesario para cambiar las especificaciones de los tubos |
| Paradas por mantenimiento | Sustitución de herramientas y limpieza de virutas |
| Producción cualificada | Tubos aceptados tras la inspección |
La cifra más útil es la de tubos conformes por turno. Esta medida muestra si una mayor velocidad de la máquina mejora realmente la producción o si simplemente genera más defectos e interrupciones.
Señales de alerta tras una afirmación poco realista sobre la velocidad
Una cifra de velocidad de producción puede resultar engañosa cuando excluye la carga, la descarga, la limpieza o el cambio de herramientas. También puede basarse en un tubo corto con solo unas pocas ranuras sencillas.
Otras señales de alerta incluyen:
- No se indica el diámetro ni el espesor de la pared del tubo
- No se indica el número de ranuras
- Velocidad medida sin alimentación automática
- Rendimiento basado en una única prueba breve
- No se ha realizado una inspección de las ranuras acabadas
- No se ha realizado ninguna prueba de eliminación continua de virutas
- No se indica el tiempo de cambio de formato
Una especificación útil de la máquina debería describir tanto la velocidad como las condiciones de la prueba. Las cifras de rendimiento solo cobran sentido cuando se ajustan a los productos de tubos de plástico reales del comprador.
