El corte con sierra, el fresado y el punzonado pueden producir ranuras en tubos de plástico, pero no ofrecen la misma velocidad, calidad de los bordes, flexibilidad ni coste de las herramientas. El método más adecuado depende del material del tubo, el espesor de la pared, la geometría de la ranura, el volumen de producción y los requisitos del producto acabado.

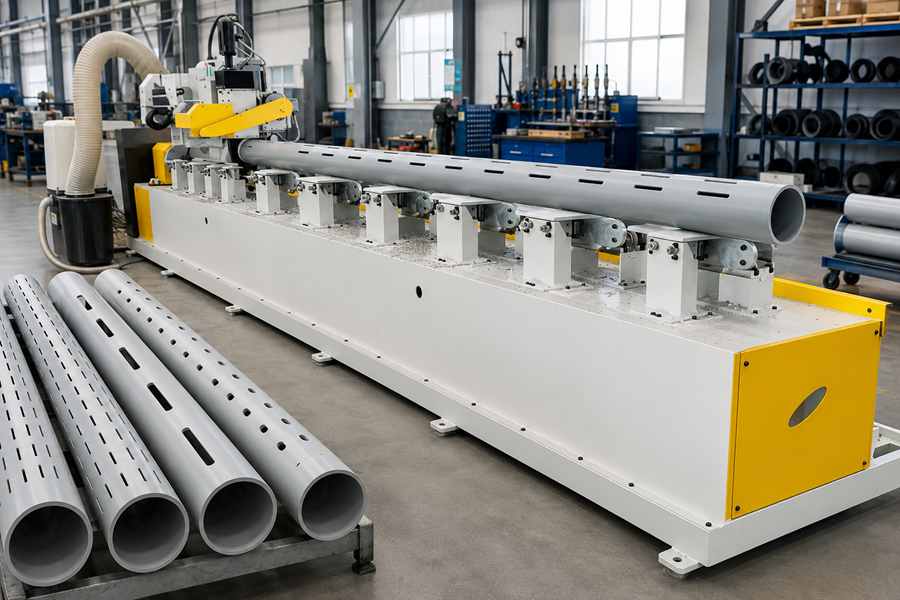

Comparación de los tres métodos de ranurado
| Elemento de comparación | Corte con sierra | Fresado | Punzonado |
| Característica más destacada | Ranuras rectas rápidas y repetidas | Formas de ranuras flexibles y precisas | Ciclo de conformado corto |
| Calidad de las ranuras | Limpias con los ajustes adecuados de la cuchilla | Suave y altamente controlable | Depende en gran medida del soporte de la matriz |
| Flexibilidad de los patrones | Moderada | Alta | Baja a moderada |
| Requisitos de utillaje | Hojas de sierra y guías | Fresas y trayectorias de herramienta controladas | Punzones y matrices específicos |
| Mejor aplicación | Ranuras de drenaje repetidas estándar | Patrones de ranuras personalizados o de precisión | Diseños fijos para grandes volúmenes |
A la hora de seleccionar una máquina ranuradora de tubos, el corte con sierra suele ser la opción más práctica para ranuras rectas estándar. El fresado es adecuado para productos que requieren un mayor control dimensional, mientras que el punzonado resulta más interesante cuando el diseño de la ranura no varía en grandes lotes de producción.
Comprender el método de corte con sierra
Corte rápido para ranuras repetidas
El corte con sierra utiliza una o más hojas giratorias para penetrar en la pared del tubo de plástico y crear aberturas rectas. El tubo puede desplazarse a lo largo de su longitud, girar entre filas o permanecer fijo mientras el cabezal de corte cambia de posición.
Este método funciona bien para:
- Ranuras rectas repetidas
- Patrones de una o varias filas
- Aplicaciones de drenaje estándar
- Producción en lotes medianos y grandes
- Tuberías que requieren una longitud de ranura uniforme
Las cuchillas múltiples pueden realizar varias ranuras en un solo movimiento de corte. Sin embargo, las cuchillas muy próximas entre sí aumentan la carga del husillo y requieren un soporte preciso de la tubería.
Ventajas del corte con sierra
Los sistemas de sierra suelen ofrecer un equilibrio práctico entre rendimiento, coste de las herramientas y facilidad de manejo. Las hojas están disponibles en diferentes diámetros, espesores y diseños de dientes, lo que permite adaptar el proceso a diversas especificaciones de tuberías de plástico.
Las principales ventajas incluyen:
- Alta velocidad para ranuras repetidas
- Sustitución relativamente sencilla de las herramientas
- Apto para varios diámetros de tubería
- Fácil integración con la alimentación automática
- Geometría uniforme de las ranuras rectas
- Configuración escalable de múltiples hojas
El corte con sierra resulta especialmente eficaz cuando el producto presenta un ancho de ranura estándar y un patrón de espaciado predecible.
Limitaciones del corte con sierra
La velocidad de la hoja, la velocidad de avance y el diseño de los dientes deben adaptarse al material plástico. Unos ajustes incorrectos pueden provocar bordes fundidos, rebabas, arañazos en la superficie o un exceso de polvo.
El corte con sierra también elimina material, por lo que es necesario recoger las virutas. Las ranuras muy estrechas, curvas o de formas complejas pueden requerir un proceso diferente.
Comprensión del método de fresado
Eliminación controlada de material
Una fresa giratoria recorre una trayectoria programada para formar la abertura requerida en la pared del tubo de plástico. La herramienta puede controlar la longitud, la anchura, la profundidad, la forma de los extremos y la posición de la ranura con mayor precisión que una simple hoja recta.
El fresado es adecuado para:
- Ranuras con extremos redondeados
- Aberturas anchas o escalonadas
- Ranuras de diferentes tamaños en una misma tubería
- Lotes de producción cortos y personalizados
- Productos que requieren un control dimensional riguroso
- Patrones que cambian con frecuencia
Un sistema servocontrolado puede ajustar la trayectoria de la herramienta a través de la receta de la máquina. Esto hace que el fresado resulte útil cuando los compradores producen varios diseños en lugar de un único patrón fijo.
Ventajas del fresado
El fresado ofrece una mayor libertad de diseño, ya que la fresa no está limitada a un único ancho de cuchilla ni a un único movimiento de entrada recto. La geometría de la ranura suele poder modificarse mediante programación, en lugar de tener que sustituir la máquina por completo.
Entre las principales ventajas se incluyen:
- Dimensiones flexibles de las ranuras
- Control preciso del ancho y la longitud
- Extremos de ranura lisos
- Mejor compatibilidad con patrones personalizados
- Cambios sencillos en las recetas
- Adecuado para el mecanizado a profundidad parcial
El fresado suele ser la mejor opción cuando la calidad de la ranura tiene más importancia que la velocidad máxima del ciclo.
Limitaciones del fresado
La fresa debe recorrer todo el trazado de la ranura, por lo que cada abertura puede llevar más tiempo que un solo corte de sierra o una sola carrera de punzón. Los patrones complejos pueden aumentar aún más el recorrido de la herramienta y el tiempo de indexación.
El fresado también produce virutas y partículas finas de plástico. El desgaste de la fresa, el estado del husillo, la velocidad de avance y la extracción de residuos deben mantenerse estables para evitar superficies rugosas o variaciones dimensionales.
Comprender el método de punzonado
Ranuras formadas en una sola carrera
El punzonado consiste en presionar una herramienta perfilada a través de la pared del tubo de plástico, mientras que una matriz o un soporte interno controla el material circundante. La forma de la ranura se crea directamente mediante el punzón, en lugar de mediante un corte gradual.
Este proceso puede ser adecuado para:
- Dimensiones fijas de las ranuras
- Producción de gran volumen
- Patrones idénticos repetidos
- Espesores de pared adecuados
- Tubos que puedan apoyarse internamente
- Aplicaciones que requieren una carrera de trabajo corta
Dado que cada carrera es breve, el punzonado puede ofrecer un alto rendimiento cuando el posicionamiento de los tubos y la evacuación de residuos están totalmente automatizados.
Ventajas del punzonado
El punzonado elimina la necesidad de que una cuchilla recorra toda la longitud de la ranura. Una vez colocado el tubo, la máquina puede crear la abertura con un solo movimiento controlado.
Entre sus principales ventajas se incluyen:
- Tiempo de conformado individual reducido
- Forma de ranura fija y repetible
- Pocas partículas de polvo de corte fino
- Adecuado para productos de gran volumen
- Trayectoria de la herramienta predecible
- Ciclo sencillo tras la configuración
El punzonado resulta más económico cuando se mantienen el mismo tamaño de tubo y el mismo patrón de ranuras en la producción durante series largas.
Limitaciones del punzonado
Cada tamaño de ranura requiere normalmente un juego de punzones y matrices a medida. Cambiar el diámetro del tubo, el espesor de la pared o la geometría de la ranura puede requerir nuevos componentes y una configuración adicional.
Un soporte deficiente puede deformar el tubo de plástico alrededor de la abertura. El proceso también puede generar marcas de tensión, bordes levantados, separación incompleta o aplanamiento local cuando el juego de las herramientas no es el adecuado.

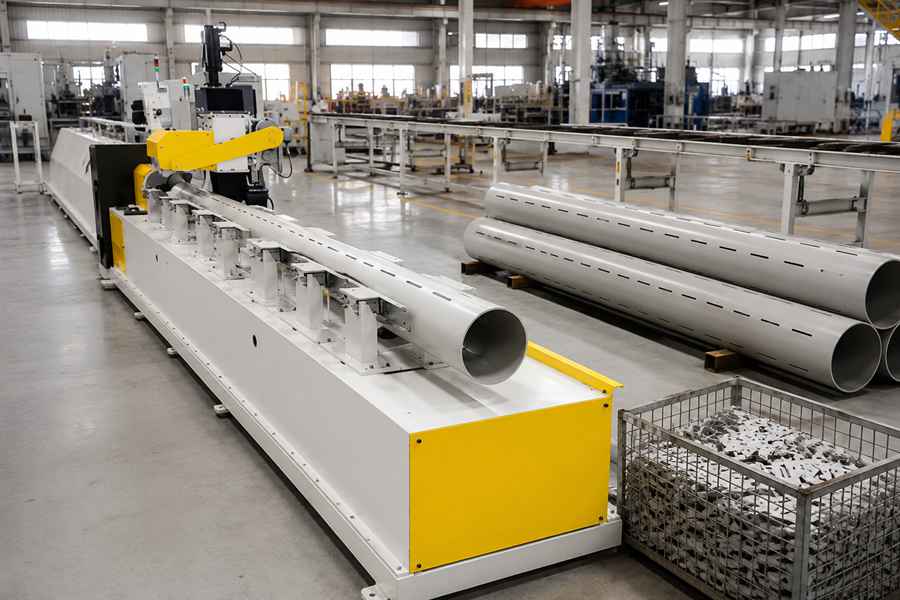

¿Qué determina el mejor método de ranurado?
Forma de la ranura y calidad de los bordes
Las ranuras rectas con un ancho estándar suelen ser muy adecuadas para el corte con sierra. El fresado ofrece un mayor control cuando la abertura requiere extremos redondeados, diferentes anchos o una geometría personalizada.
El punzonado funciona mejor cuando la forma requerida se puede producir de forma limpia con herramientas específicas. Los compradores deben inspeccionar ambos lados de la pared del tubo de plástico, ya que los bordes de entrada y salida pueden no tener un aspecto idéntico.
Diámetro y espesor de la pared de la tubería
Las tuberías de plástico de gran diámetro necesitan un soporte estable, independientemente del método de ranurado. Las tuberías largas también pueden combarse entre los rodillos, lo que provoca una profundidad o un posicionamiento irregulares de la ranura.
El espesor de la pared afecta a cada método de forma diferente:
- Corte con sierra: Las paredes más gruesas aumentan la carga de corte y el tiempo de contacto de la hoja.
- Fresado: una mayor profundidad puede requerir una avance más lento o varias pasadas.
- Punzonado: la fuerza de la herramienta y el juego del troquel deben ajustarse al espesor de la pared.
Las tuberías de pared delgada requieren una sujeción cuidadosa, ya que una presión excesiva puede alterar la forma de la tubería antes de que comience el ranurado.
Volumen de producción y variedad de productos
La producción de gran volumen favorece los procesos con ciclos cortos y ajustes limitados. El punzonado puede resultar eficaz para un producto estable, mientras que el corte con sierra de múltiples hojas es adecuado para patrones repetitivos de ranuras rectas.
El fresado suele ser más eficiente para pedidos mixtos, ya que los cambios de patrón pueden gestionarse mediante recetas y ajustes de las fresas. Aunque su ciclo individual puede ser más largo, la reducción de los cambios de utillaje puede mejorar la producción diaria.
Manejo del polvo, las virutas y los residuos
El corte con sierra y el fresado eliminan material plástico, produciendo polvo, virutas cortas o partículas rizadas. Estos sistemas necesitan una extracción cercana a la herramienta y también pueden requerir una limpieza interna del tubo.
El punzonado puede producir piezas de plástico separadas en lugar de polvo fino de corte. Estas piezas deben descargarse de forma fiable para que no permanezcan dentro de la tubería, la matriz o la zona de sujeción.
| Problema de los residuos | Corte con sierra | Fresado | Punzonado |
| Polvo fino | De moderado a alto | A menudo más elevado con fresas pequeñas | Normalmente limitado |
| Virutas más grandes | Frecuente | Frecuente | Principalmente piezas punzonadas |
| Residuos internos | Posible | Posible | Posible |
| Prioridad de recogida | Extracción en la zona de la cuchilla | Extracción y filtración de la cuchilla | Descarga de restos |
La gestión de residuos debe probarse durante el funcionamiento continuo. Un sistema de recogida que funcione durante varios minutos puede obstruirse durante un turno de producción completo.
¿Qué método se adapta a los requisitos habituales de las tuberías de plástico?
Opte por el corte con sierra cuando
El corte con sierra suele ser adecuado cuando la tubería de plástico requiere numerosas ranuras rectas y repetidas. También se adapta a líneas de producción que procesan cambios moderados en las especificaciones sin necesidad de utillaje completamente nuevo.
Este proceso es muy adecuado para aplicaciones en las que los compradores se centran en:
- Una producción por hora estable
- Geometría estándar de las ranuras
- Procesamiento en varias filas
- Un coste razonable de las herramientas
- Un mantenimiento sencillo
Elige el fresado cuando
El fresado es la mejor opción cuando las dimensiones o los patrones de las ranuras varían de un pedido a otro. También resulta adecuado cuando la calidad de la superficie, la precisión dimensional o las formas personalizadas de las aberturas son importantes.
Es ideal para compradores que necesitan:
- Un diseño de producto flexible
- Cambios de tamaño basados en recetas
- Ranuras redondeadas o con formas específicas
- Pedidos personalizados de volumen bajo a medio
- Control preciso del ancho de las ranuras
Cuándo optar por el punzonado
Vale la pena considerar el punzonado cuando el volumen de producción es elevado y el diseño del producto se mantiene estable. El coste de las herramientas específicas resulta más fácil de justificar cuando se repite el mismo patrón de ranuras en muchos tubos.
Es adecuado para aplicaciones con:
- Especificaciones fijas de los tubos
- Tiradas de producción largas
- Dimensiones de ranura idénticas
- Soporte adecuado de la pared
- Tiempos de ciclo objetivo cortos
Lo que los compradores deben comprobar antes de la compra
En la prueba de la máquina deben utilizarse los tubos de plástico reales del comprador, en lugar de una muestra seleccionada por el proveedor. Deben incluirse el espesor de pared, el diámetro del tubo, la cantidad de ranuras y el patrón más difíciles.
Anote los siguientes resultados:
- Ancho y longitud de las ranuras
- Precisión en la separación entre ranuras
- Estado de los bordes
- Deformación de la tubería
- Virutas que quedan en el interior de la tubería
- Tiempo de ciclo por tubo
- Tiempo de cambio de herramienta
- Producción válida por hora
Los compradores también deberían solicitar una demostración del cambio de formato. Una máquina rápida puede seguir siendo ineficiente si cambiar el tamaño del tubo o el patrón de ranuras requiere una realineación manual prolongada.
No te fijes solo en el ciclo más rápido
El tiempo de ciclo más bajo no se traduce automáticamente en el menor coste de procesamiento. La vida útil de las herramientas, los tubos rechazados, las paradas para limpieza, el tiempo de cambio de configuración y el recambio de herramientas influyen en el coste real por tubo apto.
El corte con sierra suele ofrecer la solución más equilibrada para ranuras rectas repetidas. El fresado proporciona mayor flexibilidad, mientras que el punzonado resulta más eficaz cuando la producción está muy estandarizada.
