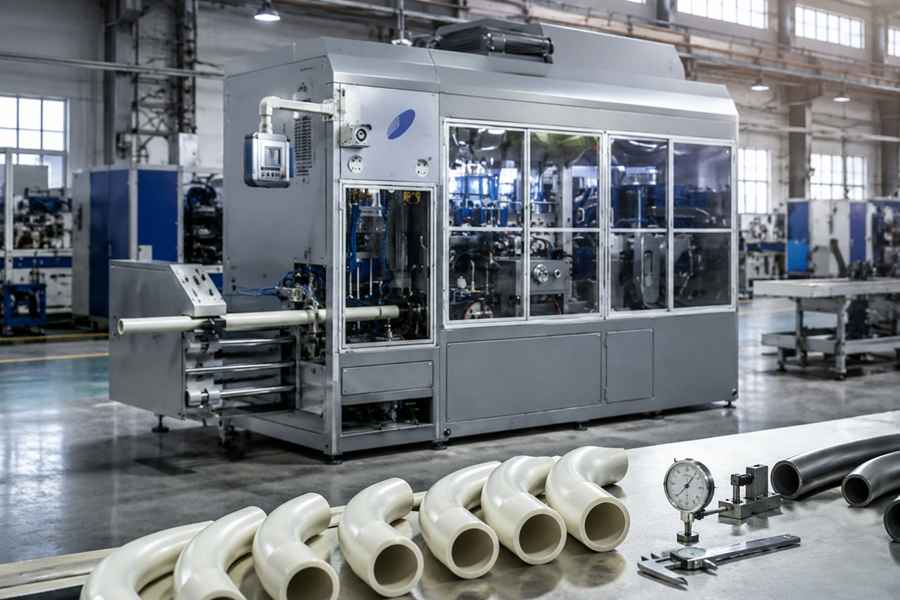

Una máquina curvadora de tubos modifica la forma de un tubo de plástico calentado aplicando una fuerza controlada alrededor de un radio de curvatura específico. Durante este proceso, los dos cambios dimensionales más habituales son la ovalidad y el adelgazamiento de la pared.

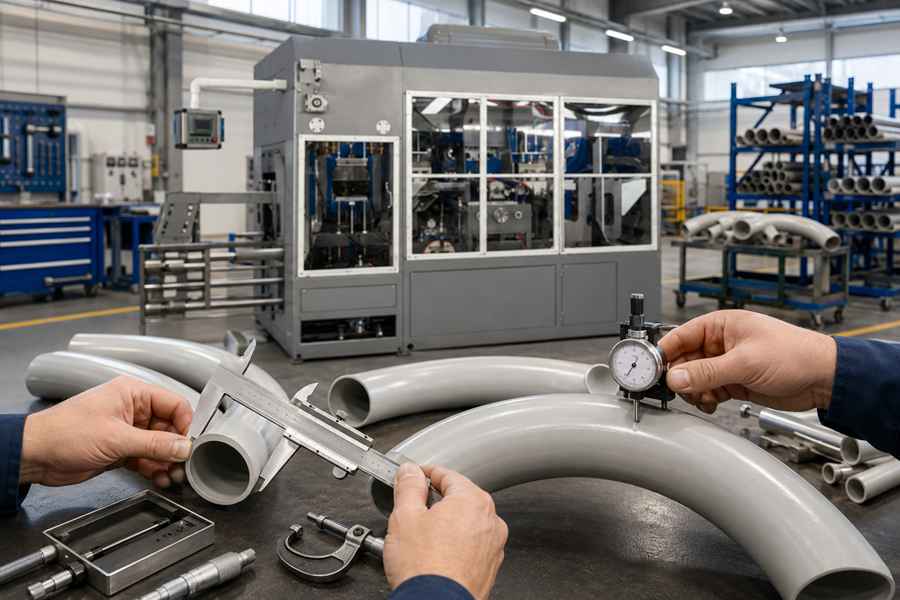

Dos cambios habituales en los tubos de plástico doblados
¿Qué es la ovalidad?
La ovalidad se produce cuando una máquina curvadora de tubos modifica la sección transversal de un tubo de plástico calentado, pasando de un perfil circular a una forma ovalada. Se evalúa habitualmente midiendo los diámetros exteriores máximo y mínimo en la misma posición de la curva.
El centro de la curva suele presentar la mayor deformación, ya que esta zona recibe la carga de conformado más intensa. También deben inspeccionarse ambas secciones de transición, ya que el aplanamiento puede extenderse más allá del centro visible del codo.
La ovalidad puede estimarse utilizando la siguiente fórmula:
Índice de ovalidad = (Diámetro exterior máximo − Diámetro exterior mínimo) ÷ Diámetro exterior nominal × 100 %
- Diámetro exterior máximo: la medida más ancha a lo largo de la sección del tubo doblado.
- Diámetro exterior mínimo: la medida más estrecha en la misma sección transversal.
- Diámetro exterior nominal: el diámetro especificado de la tubería de plástico antes del doblado.
- Índice de ovalidad: la diferencia porcentual entre los diámetros medidos más grande y más pequeño.
¿Qué es el adelgazamiento de la pared?
El adelgazamiento de la pared se refiere a la reducción del espesor de la pared de un tubo de plástico a lo largo del radio exterior de un codo. Durante el conformado, la pared exterior recorre un trayecto más largo y se estira, mientras que la pared interior se comprime.
La zona más delgada suele aparecer cerca del centro del codo exterior. Sin embargo, un calentamiento desigual o una mala alineación de la herramienta pueden desplazarla hacia un lado de la tubería.
El adelgazamiento de la pared se puede evaluar utilizando:
Índice de adelgazamiento de la pared = (Espesor original de la pared − Espesor mínimo de la pared) ÷ Espesor original de la pared × 100 %
- Espesor original de la pared: el espesor de la pared del tubo medido antes del doblado.
- Espesor mínimo de la pared: el punto más delgado detectado una vez finalizado el doblado.
- Pared exterior del codo: la sección estirada donde normalmente se produce la pérdida de espesor.
- Pared interior del codo: la sección comprimida que puede engrosarse o presentar arrugas.
Comparación entre la ovalidad y el adelgazamiento de la pared
La ovalidad y el adelgazamiento de la pared describen cambios dimensionales diferentes. Una tubería de plástico puede seguir siendo relativamente redonda aunque su pared exterior se vuelva demasiado delgada, por lo que ambas condiciones deben medirse por separado.
| Elemento de comparación | Ovalidad | Adelgazamiento de la pared |
| Cambio principal | La sección transversal se vuelve ovalada | La pared de la curva exterior se vuelve más delgada |
| Área típica | Centro del codo y transiciones | Radio exterior del codo |
| Medida | Diámetro máximo y mínimo | Espesor de pared original y mínimo |
| Principal problema | Reducción de la abertura y mal ajuste | Reducción de la resistencia local |
¿Qué provoca la ovalidad y el adelgazamiento de la pared?
La ovalidad y el adelgazamiento de la pared suelen deberse a las mismas condiciones de curvado. El radio de curvatura, las dimensiones del tubo, la respuesta del material, la calidad del calentamiento, el soporte interno, la velocidad de conformado y la estabilidad de la sujeción influyen en el resultado final.
| Factor influyente | Efecto sobre el tubo de plástico doblado |
| Radio de curvatura estrecho | Aumenta el aplanamiento y el estiramiento de la pared exterior |
| Tamaño del tubo y espesor de la pared | Las paredes finas resisten peor el colapso |
| Calentamiento incorrecto | Provoca una blandura desigual, hundimientos o deformaciones concentradas |
| Soporte débil o mala alineación | Permite el colapso hacia el interior y un estiramiento desigual |
| Flexión o sujeción inestable | Genera cargas de conformado repentinas o desequilibradas |
Un radio de curvatura estrecho no siempre es práctico, simplemente porque la máquina disponga de suficiente fuerza de conformado. La curvatura final también debe mantener una redondez, un espesor de pared y una calidad superficial aceptables.
También debe tenerse en cuenta la variación de los tubos entrantes. Un tubo de plástico que ya sea ovalado o presente un espesor de pared irregular puede mostrar una mayor deformación tras el calentamiento y el doblado.
Cómo controlar e inspeccionar la calidad de los tubos de plástico doblados
Para reducir la ovalidad y el adelgazamiento de la pared es necesario un control coordinado de la geometría del codo, el calentamiento, el apoyo, el conformado, el enfriamiento y la inspección. Los resultados de las mediciones también deben utilizarse para ajustar los parámetros según las especificaciones de cada tubo de plástico.
Optimizar el radio de curvatura y el calentamiento
Un radio de curvatura adecuado distribuye la deformación a lo largo de un tramo más largo de la tubería, lo que reduce el estiramiento repentino de la pared exterior y el aplanamiento de la sección transversal. El radio debe ajustarse al diámetro de la tubería, al espesor de la pared, al material, al ángulo requerido y al espesor mínimo aceptable de la pared.
La zona de calentamiento debe abarcar el codo y las transiciones adyacentes sin ablandar una longitud innecesaria de la tubería. Mantenga una temperatura uniforme en toda la circunferencia y controle:
- La posición y la distancia del calentador
- La longitud de la zona de calentamiento
- La rotación de la tubería
- El tiempo de calentamiento
- Las zonas de temperatura independientes
- Recetas para diferentes especificaciones de tubos
Los tubos con el mismo diámetro exterior pueden requerir ajustes diferentes, ya que el espesor de la pared, el color, la formulación y las condiciones del lote influyen en la absorción de calor.
Mejora del soporte interno y la alineación de la herramienta
Un mandril, un núcleo flexible, un relleno interno u otro tipo de soporte pueden limitar el colapso hacia el interior durante el curvado. El soporte debe permanecer cerca de la zona principal de deformación y tener un espacio libre adecuado para el tubo.
La matriz de curvado, las abrazaderas, las guías, los rodillos y el soporte interno deben compartir la misma línea de referencia. Las superficies de las herramientas también deben mantenerse limpias y lisas para evitar un estiramiento desigual, arañazos y un conformado inestable.
En el caso de máquinas que procesan tubos de varios tamaños, los cambios de herramientas deben restablecer la alineación sin necesidad de repetidas correcciones manuales. Una repetibilidad deficiente en los cambios puede generar diferentes niveles de ovalidad entre las series de producción.
Control del doblado y la refrigeración
El movimiento de curvado debe ser gradual a lo largo de la zona principal de deformación. Una velocidad excesiva puede estirar la pared exterior demasiado rápido, mientras que una presión de sujeción excesiva puede aplanar un tubo de pared delgada calentado.
Una secuencia de conformado estable incluye:
- Colocar y sujetar el tubo
- Iniciar el doblado de forma gradual
- Reducir la velocidad a lo largo del codo principal
- Mantener el ángulo final
- Dejar enfriar antes de soltar el tubo
El enfriamiento debe ser uniforme en toda la sección conformada. Soltar el tubo demasiado pronto o enfriar solo un lado puede aumentar la recuperación elástica, la ovalidad y la variación de la forma.
Mide la ovalidad y el espesor de la pared
Un ángulo de curvatura correcto no garantiza una calidad aceptable del tubo. Inspeccione el centro de la curvatura, las transiciones de entrada y salida, el radio interior, el radio exterior y cualquier sección visiblemente aplanada.
Las mediciones recomendadas incluyen:
- Diámetro exterior máximo y mínimo
- Índice de ovalidad
- Espesor de pared original y mínimo
- Índice de adelgazamiento de la pared
- Arrugas en la pared interior
- Ángulo y radio de curvatura
- Arañazos en la superficie o marcas de calor
Mide el espesor de la pared en varios puntos alrededor de la curvatura exterior. Una única lectura del diámetro o del espesor puede pasar por alto zonas estrechas de deformación local.
Qué deben comprobar los compradores antes de la compra
Los equipos de curvado de tubos de plástico deben evaluarse en función de la calidad del producto final y no únicamente del diámetro máximo del tubo. Una máquina puede tener potencia suficiente para realizar el curvado, pero aun así producir una ovalidad inaceptable o un adelgazamiento de la pared.
Los compradores deben enviar muestras que representen las condiciones de producción más exigentes:
- El mayor diámetro exterior requerido
- Pared más delgada de la gama de productos
- El radio de curvatura más estrecho especificado
- El ángulo de curvatura más grande requerido
- El material plástico más sensible al calor
- Tubos con variación normal entre lotes
El proveedor debe registrar el ángulo de curvatura, la ovalidad, el espesor mínimo de la pared, el tiempo de ciclo y la duración del enfriamiento. Probar varios tubos consecutivos ofrece una imagen más clara de la estabilidad de la producción que una sola muestra ajustada con cuidado.
Los compradores también deben solicitar una demostración del cambio de utillaje. La máquina debe recuperar una calidad de curvado aceptable sin necesidad de una alineación manual prolongada tras cambiar el tamaño del tubo o el radio de curvatura.
Resolución de problemas en defectos de tubos de plástico doblados
Cuando el codo acabado no cumple los requisitos, el defecto visible puede ayudar a identificar la causa más probable del proceso.
| Defecto observado | Causa probable | Ajuste práctico |
| Ovalidad excesiva o colapso del centro del codo | Soporte interno insuficiente | Ajustar el tamaño y la posición del soporte |
| Delgadez severa de la pared exterior | Radio de curvatura demasiado estrecho o calentamiento deficiente | Aumenta el radio y ajusta el calentamiento |
| Arrugas en la pared interior | Compresión excesiva | Ajustar el soporte, el calor y la velocidad de curvado |
| Delgaciamiento irregular o marcas en la superficie | Herramientas desalineadas o conformado inestable | Comprueba la alineación, la temperatura y la velocidad |
| Cambios de forma tras la desmolde | Enfriamiento insuficiente | Aumenta el tiempo de mantenimiento y de enfriamiento |
