El ranurado de tubos de plástico no solo produce aberturas acabadas. Las herramientas de corte también generan polvo fino, virutas cortas, tiras rizadas y partículas sueltas que pueden quedar dentro del tubo o acumularse alrededor de la máquina.
Un sistema de recogida eficaz mantiene más limpia la zona de corte, reduce la limpieza manual y ayuda a que la línea de ranurado mantenga un rendimiento estable. La mejor solución debe adaptarse al material plástico, al patrón de ranurado, al tamaño de la tubería y al volumen real de residuos.
¿Qué residuos genera el ranurado de tubos de plástico?
Los residuos generados por una máquina de ranurado de tubos dependen del material plástico, el espesor de la pared, el tipo de fresa, la velocidad de avance y las dimensiones de las ranuras. El polvo fino y las virutas largas y rizadas requieren diferentes flujos de aire y métodos de separación.
| Tipo de residuos | Causa habitual | Necesidades de recogida |
| Polvo fino | Corte a alta velocidad o fresado en seco | Extracción local potente y filtración fina |
| Virutas cortas | Sierras o corte rotativo | Entrada ancha y separador de virutas |
| Tiras rizadas | Ranurado profundo o continuo | Conductos más grandes y diseño antibloqueo |
| Residuos internos | Virutas que caen en el conducto | Succión interna o limpieza de la tubería |
| Partículas calientes y pegajosas | Calor excesivo de corte | Mejor control del corte y conductos fáciles de limpiar |
Es habitual que se produzcan residuos mixtos cuando una misma máquina procesa tuberías de plástico de diferentes especificaciones. El sistema de recogida debe estar preparado para gestionar el tipo de residuo más difícil, y no solo la muestra de producción más sencilla.
Principales soluciones de recogida de polvo y virutas
No existe un único método de recogida que se adapte a todas las líneas de ranurado de tubos de plástico. Los sistemas estables suelen combinar la captura local, el transporte por conductos, la separación, la filtración y la descarga de residuos.
Extracción local en la cortadora
Una campana de extracción local captura el polvo y las virutas cerca del punto en el que la cortadora penetra en el tubo de plástico. Una distancia de captura más corta suele mejorar la eficiencia de la eliminación y reduce el flujo de aire necesario en el recinto más amplio de la máquina.
La campana debe rodear la zona de corte sin bloquear el desplazamiento de la herramienta ni la rotación del tubo. Los diseños ajustables resultan útiles cuando la línea procesa tubos de varios diámetros o con diferentes profundidades de ranura.
Entre las características importantes de la campana se incluyen:
- Posición cercana a la cortadora
- Apertura adaptada a la dirección de las virutas
- Altura o ángulo ajustables
- Fácil acceso para la sustitución de la herramienta
- Superficies internas lisas
- Interferencia mínima con los sensores
Una campana grande situada lejos del punto de corte puede parecer eficaz, pero recoge mal los residuos. La captación concentrada en el punto de origen suele ser más práctica que intentar limpiar toda la cámara de la máquina con una salida lejana.
Succión por tubería interna
Algunas virutas caen a través de la ranura y permanecen dentro del tubo de plástico. La extracción externa puede limpiar la zona de la fresa, pero deja residuos internos que posteriormente bloquean las ranuras o se derraman durante la manipulación.
La succión interna puede aplicarse a través del extremo del tubo o mediante una boquilla de extracción móvil. Este método resulta especialmente útil para tubos de plástico largos, patrones de ranuras densos y aplicaciones que requieren vías de flujo internas limpias.
La limpieza interna puede realizarse mediante:
- Boquillas de succión montadas en el extremo
- Tubos de vacío móviles
- Transporte de virutas asistido por aire
- Rotación del tubo durante la succión
- Limpieza programada tras el ranurado
El punto de aspiración debe permanecer lo suficientemente cerca como para que las virutas se desplacen a través del tubo. Los tubos muy largos pueden requerir una aspiración por ambos extremos o una fase de limpieza que se desplace a lo largo del tubo.

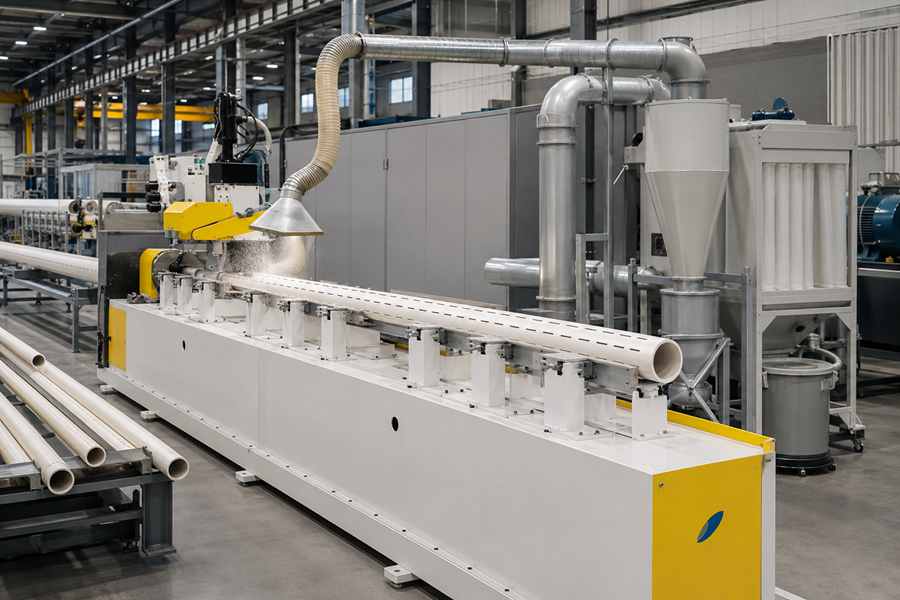

Sistema centralizado de conductos y separadores
Un sistema centralizado conecta una o más estaciones de ranurado a un ventilador común, una red de conductos y una unidad de separación. Puede simplificar la gestión de residuos cuando varias fresadoras operan dentro de la misma línea de producción.
La primera etapa de separación debe eliminar las virutas más grandes antes de que el aire llegue al filtro fino. Los separadores ciclónicos, las cajas de separación o las cámaras de virutas pueden reducir la carga del filtro y alargar los intervalos de limpieza.
| Componentes del sistema | Función principal |
| Campana de extracción | Captura los residuos en la cortadora |
| Conducto principal | Transporte del polvo y las virutas |
| Separador de virutas | Elimina las partículas más grandes |
| Filtro fino | Captura el polvo más fino en suspensión |
| Ventilador o soplador | Mantiene el caudal de aire necesario |
| Depósito de recogida | Almacena los residuos separados |
La disposición de los conductos influye directamente en el rendimiento. Los tramos horizontales largos, las curvas cerradas, las tuberías de pequeño diámetro y las derivaciones innecesarias pueden reducir la velocidad de transporte y provocar la acumulación de virutas.
Filtración secundaria y almacenamiento de residuos
El polvo fino puede pasar a través del primer separador de virutas y requerir un filtro secundario. Se pueden seleccionar filtros de cartucho, filtros de bolsa u otra etapa de filtración adecuada en función del tamaño de las partículas y la carga de polvo prevista.
El área de filtración debe ser lo suficientemente grande como para permitir una producción continua. Un filtro de tamaño insuficiente puede funcionar bien cuando está limpio, pero perderá su capacidad de succión rápidamente a medida que se acumule el polvo.
El almacenamiento de residuos también afecta al tiempo de actividad. Los contenedores de recogida deben ser lo suficientemente grandes para el turno previsto y fáciles de vaciar sin que el polvo se esparza de nuevo por la zona de trabajo.
Entre las opciones útiles se incluyen:
- Control de la presión diferencial
- Limpieza automática del filtro
- Sensores de contenedor lleno
- Contenedores de residuos de liberación rápida
- Bolsas de descarga selladas
- Ventanas de inspección transparentes
Una unidad de recogida debe poder mantenerse en buen estado de funcionamiento sin detener toda la línea de ranurado durante largos periodos de tiempo. A la hora de diseñar la disposición de la máquina, se debe tener en cuenta el acceso a los filtros, la extracción de los contenedores y la limpieza de los conductos.

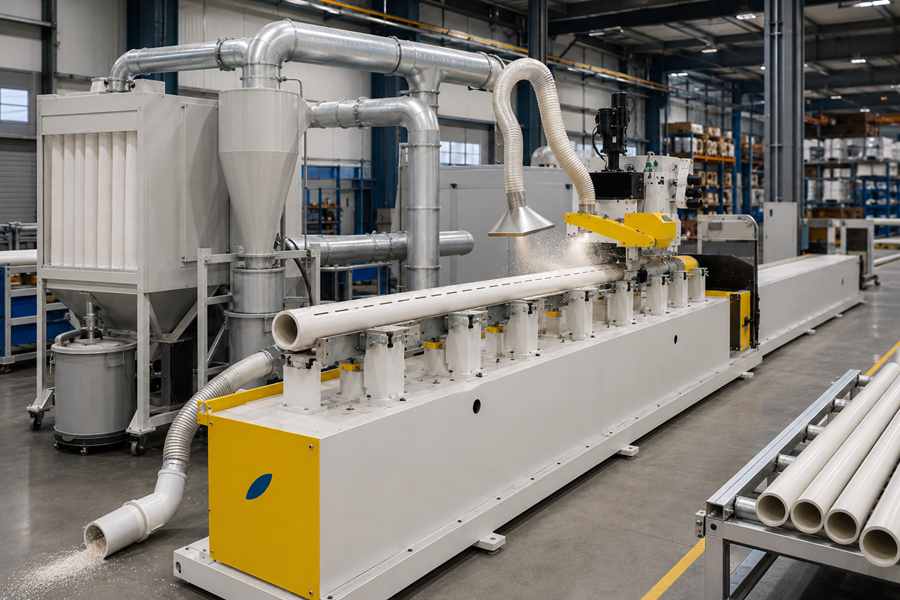

Cómo seleccionar el sistema de recogida adecuado
La capacidad de recogida debe basarse en la generación real de residuos y no únicamente en la potencia del motor. El número de cabezales de corte, la cantidad de ranuras, el espesor de la pared de la tubería y la velocidad de la cortadora influyen en el caudal de aire necesario.
Adaptar el sistema a la tubería de plástico
Los tubos de mayor tamaño pueden producir más virutas por ranura, mientras que los de pared gruesa generan un mayor volumen de corte. Los tubos largos también dificultan la retirada interna de las virutas.
El proveedor debe tener en cuenta:
- Material de la tubería de plástico
- Diámetro exterior
- Espesor de la pared
- Longitud de la tubería
- Ancho y profundidad de la ranura
- Número de ranuras
- Número de cabezales de corte
- Rendimiento horario previsto
Las diferentes formulaciones de plástico pueden generar residuos de formas distintas. Un material puede producir polvo fino, mientras que otro forma tiras más largas que tienen más probabilidades de obstruir los conductos pequeños.
Caudal de aire para el corte simultáneo
Un sistema que dé servicio a varios cabezales de corte debe dimensionarse en función del número de cabezales que funcionen al mismo tiempo. Sumar el caudal de aire de cada campana sin comprobar el equilibrio de los conductos puede provocar que la estación más alejada tenga una succión débil.
Los reguladores de caudal o las ramificaciones independientes pueden ayudar a equilibrar la red. Sin embargo, no debería ser necesario un ajuste excesivo cada vez que un cabezal de corte se ponga en marcha o se detenga.
El ventilador debe proporcionar un caudal de aire estable bajo una carga normal del filtro. El rendimiento medido únicamente con un filtro limpio puede sobreestimar la capacidad de producción continua.
Evitar la obstrucción de los conductos
Las virutas de plástico son ligeras, pero pueden ser largas, estar rizadas o tener carga estática. Pueden acumularse en codos, reductores, secciones de manguera flexible y ramales con bajo caudal de aire.
Un diseño práctico de los conductos debe incluir:
- Paredes internas lisas
- Curvas graduales
- Secciones horizontales limitadas
- Una velocidad de transporte adecuada
- Puntos de limpieza accesibles
- Cambios mínimos de diámetro
Las mangueras flexibles resultan útiles cerca de los cabezales de corte en movimiento, pero los tramos flexibles largos generan mayor resistencia. Los conductos rígidos suelen ser más adecuados para la ruta principal de transporte.
Rendimiento del sistema de recogida y evaluación de la compra
Los compradores deben proporcionar tuberías de plástico reales y planos representativos de las ranuras durante la prueba del equipo. La prueba debe realizarse con el tipo de cortadora previsto, el número de ranuras, la longitud de las tuberías y la velocidad de producción.
El proveedor debe hacer funcionar la línea de forma continua durante el tiempo suficiente para detectar la acumulación de polvo, la obstrucción de los conductos o la disminución de la succión. Una demostración breve no permite comprobar el rendimiento del filtro y del contenedor de residuos a lo largo de un turno normal.
Entre los aspectos importantes que hay que comprobar en la compra se incluyen:
- Polvo restante alrededor de la cortadora
- Virutas que quedan en el interior de la tubería
- La limpieza de las ranuras tras el procesamiento
- Estabilidad de la succión durante el corte continuo
- Frecuencia de limpieza del filtro
- Capacidad del contenedor de residuos
- Acceso para la limpieza de conductos y campanas extractoras
- Ruido y consumo energético
- Cambio entre tamaños de tubería
Los compradores también deben inspeccionar las tuberías tras el trasvase y la descarga. Los residuos que parecen estar controlados en la estación de corte pueden seguir cayéndose de la tubería más adelante en la línea de producción.
Problemas habituales de recogida
| Problema | Causa probable | Ajuste práctico |
| Quedan virutas alrededor de la cortadora | La campana está demasiado lejos | Acercar el punto de recogida |
| Los residuos se quedan dentro del tubo | Solo succión externa | Añadir limpieza interna de la tubería |
| El conducto se obstruye con frecuencia | El flujo de aire es bajo o las virutas son demasiado largas | Aumentar la capacidad de transporte y mejorar el trazado de los conductos |
| La succión disminuye durante la producción | El filtro se satura demasiado rápido | Aumentar la superficie del filtro o añadir una preseparación |
| El polvo se escapa del depósito | La descarga no está sellada | Utilizar un sistema cerrado de gestión de residuos |
La resolución de problemas debe comenzar en el punto de captación y continuar a lo largo del conducto, el separador, el filtro y el ventilador. Sustituir primero el ventilador puede aumentar el consumo de energía sin corregir la obstrucción real.
