En la producción moderna de tuberías de plástico, lograr una coordinación óptima entre la máquina de abocardado y la línea de extrusión es fundamental para garantizar una producción estable, minimizar el tiempo de inactividad y mantener la calidad del producto. Una falta de sincronización entre estos dos componentes clave puede provocar cuellos de botella en la producción, defectos en el producto o un consumo excesivo de energía.
Por qué la compatibilidad es importante en la producción de tuberías

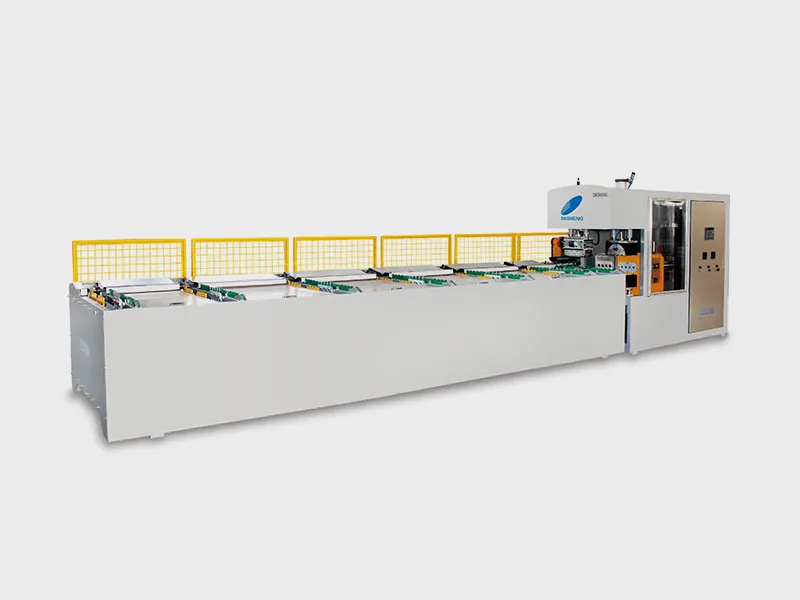

El máquina abocardadora Generalmente se ubica al final de la línea de extrusión. Su función es crear un rebaje (campana) en un extremo del tubo, lo que facilita la conexión durante la instalación. Si bien las líneas de extrusión funcionan de forma continua, las máquinas de abocardado trabajan en cada tramo de tubo individual, lo que implica varias etapas: corte, calentamiento, abocardado, enfriamiento y descarga.
Si la velocidad de extrusión supera la capacidad de procesamiento de la máquina de abocardado, se acumularán tubos, lo que requerirá almacenamiento intermedio o provocará paradas en la línea. Por otro lado, si la máquina de abocardado funciona demasiado rápido, a menudo se verá obligada a funcionar en vacío, desperdiciando energía y aumentando el desgaste sin incrementar la producción.
- La asignación eficiente garantiza:
- Flujo de producción continuo sin interrupciones.
- Uso optimizado de la energía y mayor vida útil de los equipos.
- Tuberías de calidad uniforme con conexiones correctamente formadas.
- Mayor productividad general y menor intervención del operario.
Parámetros clave de la velocidad de extrusión
La velocidad de extrusión depende de varios factores:
- Diámetro de la tubería y espesor de pared
- Capacidad de producción de la extrusora (kg/h)
- Diseño del cabezal de extrusión y longitud de enfriamiento
- Ajustes de velocidad de línea (m/min)
Por ejemplo:
- Una tubería de PVC de 50 mm puede funcionar a una velocidad de 15 a 20 m/min.
- Una línea de 160 mm puede operar a una velocidad de entre 5 y 8 m/min.
- Una tubería de 400 mm puede funcionar a tan solo 1,5–3 m/min debido a los requisitos de refrigeración.
Esta velocidad de línea determina la rapidez con la que los tramos de tubería terminados llegan a la máquina de abocardado posterior.
Parámetros clave de la capacidad de la máquina de campanado
La capacidad de la máquina de abocardado se mide en piezas por minuto (pcs/min) o tiempo de ciclo por tubería. Depende de:
- Tiempo de calentamiento para ablandar el extremo del tubo.
- Es hora de preparar el hueco para expandirlo y darle forma.
- Tiempo de enfriamiento para estabilizar la forma.
- Tipo de máquina (en línea o fuera de línea, estación de una o dos tomas).
Por ejemplo:
- Una máquina automática de abotonado de pequeño diámetro puede procesar hasta 10-12 piezas por minuto.
- Una máquina de gran diámetro puede procesar solo de 2 a 4 piezas por minuto debido a los ciclos de calentamiento y enfriamiento más prolongados.
El tiempo de ciclo por tubería normalmente incluye:
- Tiempo de ciclo = tiempo de carga + tiempo de calentamiento + tiempo de campanado + tiempo de enfriamiento + tiempo de descarga
Cálculo del índice de coincidencia
La correspondencia entre la velocidad de extrusión y la capacidad de abocardado se puede expresar como:
Capacidad de abocardado (piezas/min) ≥ Velocidad de extrusión (m/min) / Longitud del tubo (m)
Ejemplo 1: Tubería de diámetro pequeño (PVC de 63 mm)
- Velocidad de extrusión: 15 m/min
- Longitud de la tubería: 6 m
- Capacidad requerida de la máquina de timbres = 15 / 6 = 2,5 piezas/min
Si la máquina de cascabeles puede procesar 4 piezas/min, la combinación es buena.
Ejemplo 2: Tubería de gran diámetro (PVC de 250 mm)
- Velocidad de extrusión: 3 m/min
- Longitud de la tubería: 6 m
- Capacidad requerida de la máquina de timbres = 3 / 6 = 0,5 piezas/min
Si la máquina de abocardado procesa 1 pieza por minuto, la capacidad es suficiente. Pero si el calentamiento tarda demasiado, puede producirse acumulación.
Consejo práctico:
- Para un funcionamiento eficiente, la capacidad de la máquina abocardadora debe ser entre un 10 % y un 20 % superior a la producción de la extrusión, para permitir variaciones y evitar cuellos de botella.
Sistemas de timbre en línea frente a sistemas de timbre fuera de línea
Máquinas de campanado en línea
- Se instala justo después de la unidad de corte.
- Trabajar en sincronía con la línea de extrusión.
- Ideal para la producción a alta velocidad de piezas de diámetro pequeño a mediano.
- Requiere una sincronización precisa con la velocidad de la línea.
- Reduzca los costos de manipulación, mano de obra y almacenamiento.
Máquinas de timbre fuera de línea
- Trabajar de forma independiente, procesando tuberías cortadas por lotes.
- Adecuado para tuberías de gran diámetro donde el calentamiento/enfriamiento requiere más tiempo.
- Permiten una programación flexible, pero requieren espacio y manipulación adicionales.
En los sistemas en línea, es fundamental que la capacidad coincida para evitar retrasos en la producción. En los sistemas fuera de línea, la máquina de embutición puede operar a su propio ritmo, pero el rendimiento diario total debe coincidir con la producción de extrusión a lo largo del tiempo.
Estrategias de sincronización
Ajuste de velocidad mediante servocontrol
Las modernas máquinas de abocardado utilizan sistemas servo que sincronizan la velocidad de tracción con la línea de extrusión. Si la línea disminuye o aumenta su velocidad, la máquina de abocardado se ajusta automáticamente.
Transportadores de amortiguación
La incorporación de cintas transportadoras de acumulación entre la cortadora y la abocardadora permite compensar pequeñas desviaciones. Las tuberías pueden acumularse brevemente sin detener la línea, absorbiendo así las fluctuaciones.
Estaciones con múltiples enchufes
Para líneas de alta velocidad, el uso de una máquina de timbre de doble estación o de doble toma duplica la capacidad sin aumentar el tiempo de ciclo por toma.
Zonas de calefacción optimizadas
La modernización de los hornos de calentamiento con sistemas de circulación de aire caliente o infrarrojos puede reducir el tiempo de calentamiento y aumentar la capacidad del ciclo sin necesidad de modificaciones mecánicas.
Factores que influyen en el tiempo de calefacción y refrigeración
El ciclo de calentamiento y enfriamiento suele estar limitado por la calefacción y la refrigeración, especialmente en tuberías de paredes gruesas o de gran diámetro.
| Parámetro | Efecto sobre el tiempo de calentamiento | Efecto sobre el tiempo de enfriamiento |
| Diámetro de la tubería ↑ | Se requiere un calentamiento más prolongado | Se requiere un enfriamiento más prolongado |
| Espesor de la pared ↑ | Penetración de calor más lenta | Estabilización de forma más prolongada |
| Tecnología de calefacción | El infrarrojo es más rápido que la convección. | N / A |
| Tecnología de refrigeración | N / A | El rocío de agua es más rápido que el aire. |
| Forma del enchufe | Las formas complejas necesitan más tiempo. | Enfriamiento más prolongado para evitar la deformación |
La optimización de estos factores es clave para aumentar la capacidad de venta de timbres sin necesidad de comprar equipos nuevos.
Caso práctico: Tubería de presión de PVC de 110 mm
- Velocidad de extrusión: 10 m/min
- Longitud de la tubería: 6 m
- Capacidad requerida: 10 / 6 = 1,67 piezas/min
Máquina de timbres existente:
- Calentamiento: 10 s
- Belling: 4 s
- Enfriamiento: 10 s
- Carga/descarga: 6 s
- Tiempo total del ciclo: 30 s → 2 piezas/min
Esta máquina adapta la línea de extrusión con un margen de seguridad del 20%, lo que permite un funcionamiento estable en línea sin acumulación.
Cómo elegir la máquina de timbres adecuada
Al seleccionar una máquina abocardadora que se adapte a su línea de extrusión:
| Criterios | Diámetro pequeño | Gran diámetro |
| Tipo de máquina | Automático en línea | Procesamiento por lotes fuera de línea o en línea con búfer |
| Capacidad | Alta cantidad de piezas/min | Menor pero suficiente |
| Sistema de calefacción | Infrarrojos o ciclo corto | Calentamiento más prolongado y uniforme |
| Enfriamiento | Pulverización de aire o agua | Sección de refrigeración extendida |
| Control | Totalmente sincronizado con la línea | Independiente o semiautomático |
Consejo: Para fábricas con varias líneas de producción, elegir máquinas con ajustes de calentamiento y ciclo regulables facilita la adaptación a diferentes productos.
Soluciones de emparejamiento avanzadas
Control PLC inteligente
Los PLC modernos permiten la monitorización de la capacidad en tiempo real. Si la línea de extrusión se acelera, el PLC puede reducir automáticamente el tiempo de calentamiento o activar tomas de corriente de reserva para mantener el ritmo.
Diseño de máquinas modulares
Algunos fabricantes ofrecen máquinas de abocardado modulares que se pueden ampliar con estaciones de enchufes adicionales o calentadores mejorados para aumentar la capacidad posteriormente a medida que crece la producción.
Sistemas de recuperación de energía
La integración de la recuperación de calor de los hornos para precalentar los extremos de las tuberías de entrada puede reducir simultáneamente el tiempo de ciclo y el consumo de energía.
Problemas comunes de desajuste y sus soluciones
| Problema | Causa | Solución |
| Acumulación de tuberías antes de Beller | El timbre suena demasiado lento | Mejorar el sistema de calefacción, añadir un amortiguador o ralentizar la extrusión. |
| La máquina está inactiva con frecuencia. | Suena demasiado rápido | Ajuste la velocidad de extrusión o combine dos líneas de extrusión. |
| Cavidades deformadas | Enfriamiento demasiado corto | Prolongue el enfriamiento o reduzca la velocidad de la línea. |
| forma de campana irregular | fluctuación de temperatura | Mejora del control y la sincronización de la calefacción. |
Tabla de ejemplo de correspondencia práctica
| Tamaño de la tubería (mm) | Velocidad de extrusión (m/min) | Longitud de la tubería (m) | Capacidad de timbre requerida (piezas/min) | Máquina de campanas típica |
| 50 | 20 | 6 | 3.3 | En línea, 6–8 piezas/min |
| 110 | 10 | 6 | 1,67 | En línea, 2–3 piezas/min |
| 160 | 6 | 6 | 1.0 | En línea, 1,5–2 piezas/min |
| 250 | 3 | 6 | 0,5 | Sin conexión, 0,8–1 piezas/min |
| 400 | 2 | 6 | 0,33 | Sin conexión, calentamiento prolongado |
Lista de verificación final para una asignación eficiente
- Calcule la capacidad de llenado necesaria en función de la velocidad de la línea y la longitud de la tubería.
- Seleccione el tipo de máquina adecuado (en línea o fuera de línea) en función del diámetro y la velocidad.
- Asegúrese de que los ciclos de calefacción y refrigeración estén optimizados para las dimensiones de sus tuberías.
- Utilice sistemas de sincronización de servomotores o sistemas de amortiguación para un flujo uniforme.
- Supervise la capacidad periódicamente para ajustarla en función de los cambios de material o de velocidad.
Conclusión
Ajustar la capacidad de la máquina de abocardado a la velocidad de extrusión de tuberías es fundamental para lograr una producción de tuberías de plástico eficiente, estable y rentable. Al comprender la estructura del tiempo de ciclo, calcular los requisitos de capacidad y aplicar estrategias de sincronización, los fabricantes pueden evitar desajustes costosos y maximizar el rendimiento de la línea.
Como fabricantes profesionales de máquinas abocinadoras, diseñamos y suministramos soluciones de abocinado en línea y fuera de línea personalizadas para diversos diámetros y materiales de tubería. Ya sea que esté modernizando una línea existente o instalando un nuevo sistema de extrusión, le ayudamos a garantizar que su capacidad de abocinado y velocidad de extrusión funcionen en perfecta armonía para una producción impecable.
