PVC-Rohre finden breite Anwendung in den Bereichen Entwässerung, Bewässerung und in der Industrie. Eine PVC-Rohrschlitzmaschine nutzt fortschrittliche Messersysteme, um präzise Schnitte, eine stabile Leistung und eine effiziente Produktion zu gewährleisten. Das Verständnis der verschiedenen Messertypen hilft Herstellern dabei, geeignete Anlagen auszuwählen und die Verarbeitungsergebnisse zu optimieren.
Funktionsprinzip von Schneidsystemen für PVC-Rohre

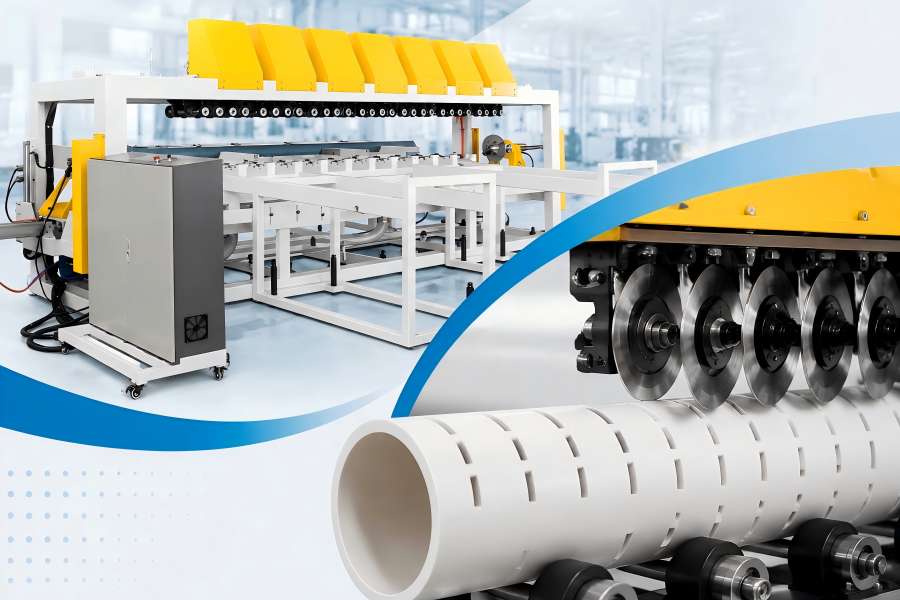

Das Messersystem einer PVC-Rohrschlitzmaschine arbeitet mit kontrolliertem Rotationsschnitt. Während des Betriebs wird das PVC-Rohr durch ein Spann- oder Positioniersystem fixiert, während sich rotierende Messer entsprechend einem voreingestellten Schlitzmuster entlang der Rohroberfläche bewegen.
Der Schneidvorgang umfasst drei Hauptbewegungen:
- Klingenrotation
Der Motor treibt das Sägeblatt mit einer geregelten Drehzahl an. Die Drehzahl muss optimiert sein, da eine zu hohe Drehzahl Wärme erzeugen kann, während eine zu niedrige Drehzahl die Schneidleistung beeinträchtigen kann.
- Vorschubbewegung des Messers
Das Messer dringt schrittweise in die Rohrwand ein, um Schlitze mit einer bestimmten Tiefe und Breite zu erzeugen. Die Vorschubgeschwindigkeit bestimmt die Glätte der Schlitzkanten.
- Rohrbewegung oder Klingenpositionierung
Je nach Maschinenkonstruktion dreht sich entweder das Rohr bzw. bewegt es sich, während das Sägeblatt feststeht, oder mehrere Sägeblätter bewegen sich um das Rohr herum, um die Schlitzbearbeitung durchzuführen.
Ein hochwertiges Sägeblattsystem muss mehrere Ziele erfüllen:
- Präzise Schlitzabmessungen
- Glatte Schnittkanten
- Geringe Wärmeentwicklung
- Lange Lebensdauer
- Stabile Leistung im Dauerbetrieb
Bei der industriellen PVC-Rohrherstellung, insbesondere bei Entwässerungs- oder Filterrohren mit großem Durchmesser, ist die Stabilität der Schneidklinge ein entscheidender Faktor, da unter Umständen Tausende von Schlitzen im Dauerbetrieb hergestellt werden müssen.

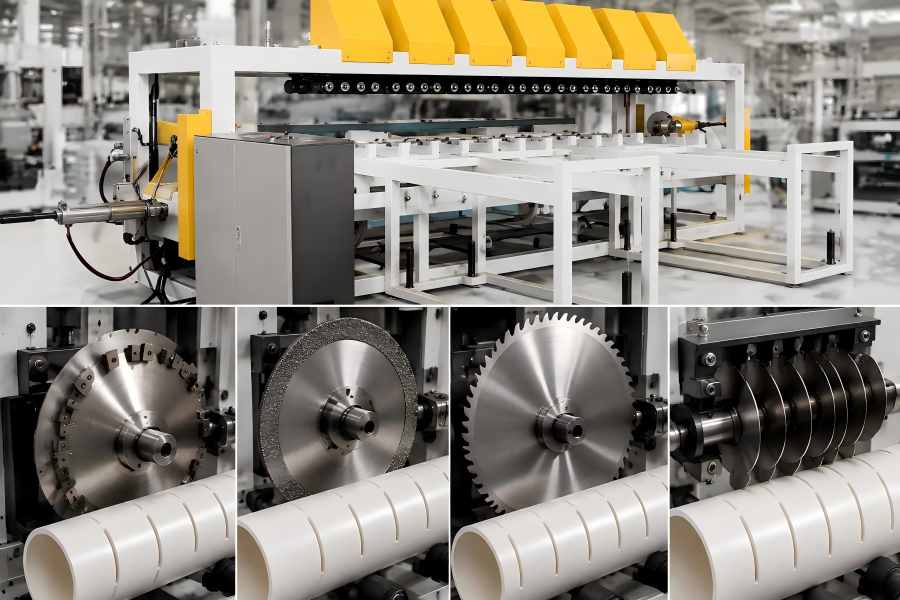

Die wichtigsten Arten von Messersystemen für PVC-Rohr-Schlitzmaschinen
Je nach Produktionsanforderungen kommen bei verschiedenen PVC-Rohr-Schlitzmaschinen unterschiedliche Messerstrukturen zum Einsatz. Zu den gängigsten Messersystemen zählen Hartmetall-Schlitzmesser, Diamant-Schlitzmesser, Schnellarbeitsstahl-Schlitzmesser und Mehrfach-Schlitzsysteme.
Die folgende Tabelle fasst die wichtigsten Messertypen zusammen, die bei der Schlitzbearbeitung von PVC-Rohren zum Einsatz kommen.
| Klingentyp | Hauptmaterial | Vorteile | Typische Anwendungen |
| Sägeblatt mit Hartmetallzähnen | Wolframkarbid + Stahlkörper | Hohe Härte, lange Lebensdauer, stabiler Schnitt | Allgemeines Schlitzen von PVC-Rohren, Serienfertigung |
| Diamantsägeblatt | Diamantsegmente oder -beschichtung | Hervorragende Verschleißfestigkeit, präziser Schnitt | Dickwandige Rohre, Großserienfertigung |
| HSS-Sägeblatt | Schnellarbeitsstahl | Gute Zähigkeit und Flexibilität | Kleine Rohre und kundenspezifische Schlitzausführungen |
| Mehrklingensystem | Mehrere Schneidklingen | Hohe Effizienz, gleichzeitiges Schlitzen | Groß angelegte automatisierte Fertigung |
System mit hartmetallbestückten Klingen
Unter den verschiedenen Klingenoptionen gehören Klingen mit Hartmetallzähnen zu den am häufigsten verwendeten Systemen in PVC-Rohrschlitzmaschinen.
Ein Hartmetall-Schneidklingensystem besteht aus einem Stahlklingenkörper mit an der Schneide angebrachten Schneidzähnen aus Wolframkarbid. Wolframkarbid vereint hervorragende Härte und Verschleißfestigkeit, wodurch die Klingen auch bei langem Betrieb ihre Schärfe behalten.
Für die PVC-Verarbeitung bieten Hartmetallklingen mehrere Vorteile.
Hohe Schnittstabilität
PVC ist weicher als metallische Werkstoffe, kann jedoch bei ungeeigneten Schnittbedingungen Probleme wie Schmelzen, Verformung und raue Kanten verursachen. Hartmetallklingen sorgen für eine stabile Schneidkante, reduzieren Vibrationen und verbessern die Gleichmäßigkeit der Schlitze.
Längere Lebensdauer
Wolframkarbid bietet hervorragende Härte und Verschleißfestigkeit, wodurch die Klinge ihre Schärfe auch bei längerem Betrieb behält. Dies reduziert häufige Klingenwechsel und verbessert die Maschinenverfügbarkeit.
Geeignet für den Dauerbetrieb
Viele industrielle PVC-Rohrhersteller betreiben automatische Schlitzanlagen, die eine kontinuierliche Verarbeitung erfordern. Hartmetall-Sägeblattsysteme eignen sich gut für diese Umgebungen und bieten ein ausgewogenes Verhältnis zwischen Kosteneffizienz und Langlebigkeit.
Diamantsägeblattsystem
Diamantklingensysteme stellen eine leistungsstärkere Option für anspruchsvolle Anwendungen beim Schlitzen von PVC-Rohren dar.
Obwohl Diamantklingen üblicherweise mit harten Materialien in Verbindung gebracht werden, können speziell entwickelte Diamantschneidsysteme auch bei der Verarbeitung von Kunststoffrohren eingesetzt werden, wo äußerst präzises Schneiden und eine verlängerte Lebensdauer der Klingen erforderlich sind.
Der Hauptvorteil von Diamantsägeblättern ist ihre außergewöhnliche Verschleißfestigkeit.
Vorteile von Diamantscheibensystemen
Hervorragende Schnittkantenqualität
Diamant-Schneidflächen bleiben länger scharf und tragen so dazu bei, sauberere Schlitzkanten mit geringerer Verformung zu erzielen.
Geringere Häufigkeit des Sägeblattwechsels
Für Hersteller, die große Mengen an geschlitzten Rohren produzieren, kann eine längere Lebensdauer der Scheiben die Ausfallzeiten erheblich reduzieren.
Bessere Leistung bei dickwandigen Rohren
Bei der Bearbeitung von dicken PVC-Rohren oder verstärkten Kunststoffrohren bieten Diamantsägeblätter eine verbesserte Schnittstabilität.
Allerdings sind Diamantsägeblattsysteme im Vergleich zu Hartmetallsägeblättern in der Regel mit höheren Anschaffungskosten verbunden. Daher müssen Hersteller vor der Entscheidung für diese Lösung das Produktionsvolumen und die Anwendungsanforderungen abwägen.
Sägeblattsystem aus Schnellarbeitsstahl
Sägeblätter aus Schnellarbeitsstahl (HSS) sind eine weitere Option, die bei bestimmten Anwendungen zum Schlitzen von PVC-Rohren zum Einsatz kommt.
HSS-Sägeblätter bieten eine gute Haltbarkeit und Schlagfestigkeit. Obwohl sie im Allgemeinen eine geringere Verschleißfestigkeit als Hartmetall- oder Diamantsägeblätter aufweisen, können sie für Anwendungen nützlich sein, die eine flexible Bearbeitung erfordern.
Zu den typischen Vorteilen gehören:
- Geringere Werkzeugkosten
- Gute Beständigkeit gegen mechanische Stöße
- Einfache Anpassung der Schlitzformen
- Geeignet für kleinere Produktionsanforderungen
HSS-Sägeblätter werden häufig gewählt, wenn Hersteller eher maßgeschneiderte Schlitzgeometrien als maximale Produktionsgeschwindigkeit benötigen.
Mehrklingen-Schlitzsysteme
Moderne PVC-Rohrschlitzmaschinen setzen zunehmend Mehrklingensysteme ein, um die Produktivität zu steigern.
Anstatt alle Schlitze nacheinander mit einer einzigen Klinge zu bearbeiten, können mehrere Klingen gleichzeitig arbeiten. Diese Konstruktion erhöht die Verarbeitungsgeschwindigkeit erheblich.
Ein typisches Mehrklingensystem kann Folgendes umfassen:
- Mehrere rotierende Schneidköpfe
- Einstellbarer Klingenabstand
- Unabhängige Klingenpositionierung
- Automatische Steuerungssysteme
Beispielsweise nutzen einige industrielle Schlitzmaschinen mehrere Schlitzköpfe, um während eines Produktionszyklus mehrere Nuten zu bearbeiten, was die Effizienz bei Anwendungen mit großen Stückzahlen verbessert.
Zu den Vorteilen von Mehrklingensystemen gehören:
| Merkmal | Vorteil |
| Mehrere Schneidpunkte | Höhere Produktionsgeschwindigkeit |
| Einstellbarer Abstand | Flexible Schlitzmuster |
| Ausgeglichene Schnittkraft | Geringere Verformung der Rohre |
| Automatisierte Steuerung | Verbesserte Gleichmäßigkeit |

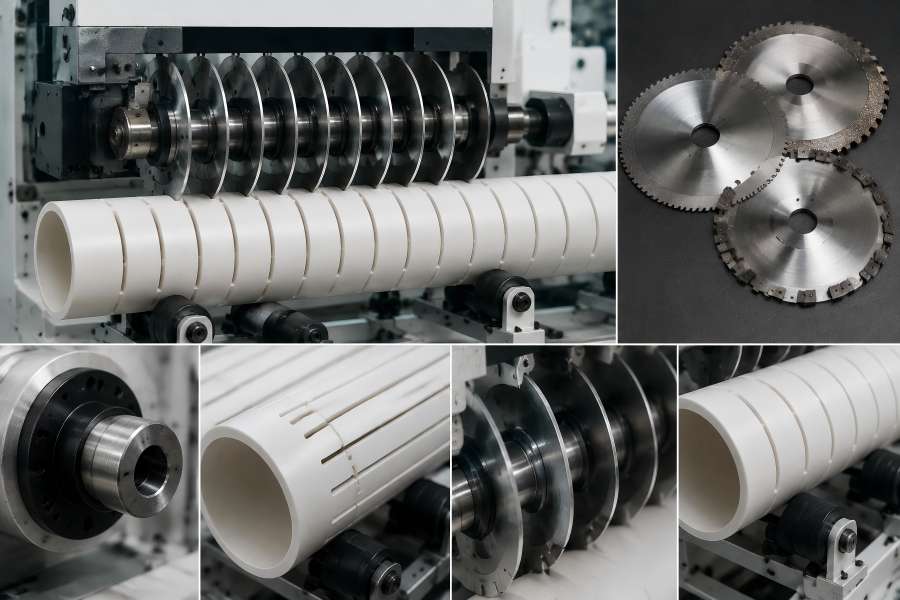

Klingenstruktur und Schlüsselkomponenten
Ein komplettes Schneidklingensystem wird nicht nur durch das zu schneidende Material bestimmt. Auch seine Struktur beeinflusst die Schneidleistung.
Zu den Hauptkomponenten gehören:
Sägeblattkörper
Der Sägeblattkörper sorgt für mechanische Festigkeit und stützt die Schneidkante. Ein stabiler Sägeblattkörper reduziert Vibrationen bei hoher Drehzahl.
Schneidezähne
Die Zahnform beeinflusst die Schneidleistung. Wichtige Parameter sind:
- Zahnform
- Zahnwinkel
- Zahnabstand
- Schneidkantenstärke
Unterschiedliche PVC-Rohrwandstärken erfordern unterschiedliche Zahnkonfigurationen.
Sägeblattdurchmesser
Der Sägeblattdurchmesser beeinflusst die Schnitttiefe und die Maschinenkompatibilität. Größere Sägeblätter werden im Allgemeinen für größere Rohre oder tiefere Schlitze verwendet.
Sägeblattdicke
Die Klingenstärke bestimmt die Schlitzbreite. Hersteller müssen die Klingenstärke entsprechend den erforderlichen Schlitzabmessungen auswählen.
Wie sich das Klingenmaterial auf die PVC-Schlitzleistung auswirkt
Das Klingenmaterial wirkt sich direkt auf die Verarbeitungsqualität aus. Die Wahl einer ungeeigneten Klinge kann zu Problemen wie rauen Schlitzkanten, übermäßiger Wärmeentwicklung oder häufigem Austausch führen.
Der Zusammenhang zwischen Klingenmaterialien und Leistung lässt sich wie folgt zusammenfassen.
| Leistungsfaktor | Hartmetall-Sägeblatt | Diamantklinge | HSS-Sägeblatt |
| Verschleißfestigkeit | Hoch | Sehr hoch | Mittel |
| Schnittgenauigkeit | Hoch | Ausgezeichnet | Gut |
| Kosten | Mittel | Hoch | Niedrig |
| Produktionsgeschwindigkeit | Hoch | Sehr hoch | Mittel |
| Wartungshäufigkeit | Niedrig | Sehr gering | Höher |
Hartmetall-Sägeblätter bieten den meisten PVC-Rohrherstellern ein ausgewogenes Verhältnis zwischen Leistung und Investition. Diamant-Sägeblätter eignen sich eher für spezielle Anwendungen mit hohem Durchsatz, während HSS-Sägeblätter üblicherweise für flexible und maßgeschneiderte Bearbeitungen verwendet werden.
Sägeblattwahl je nach Einsatzzweck der PVC-Rohre
Das richtige Sägeblattsystem hängt stark von der endgültigen Anwendung des geschlitzten PVC-Rohrs ab.
Entwässerungsrohre
Entwässerungsrohre erfordern in der Regel eine große Anzahl gleichmäßig verteilter Schlitze. Hersteller entscheiden sich oft für Hartmetall- oder Mehrklingensysteme, da die Produktionseffizienz eine wichtige Rolle spielt.
Filterrohre
Filterrohre erfordern präzise Schlitzabmessungen, da die Öffnungsgröße die Filterleistung direkt beeinflusst. Hier können Diamant- oder hochpräzise Hartmetallklingen gewählt werden.
Bewässerungsrohre für die Landwirtschaft
Landwirtschaftliche Anwendungen erfordern eine zuverlässige Gleichmäßigkeit der Schlitze und Kostenkontrolle. Hartmetall-Schneidsysteme werden üblicherweise bevorzugt.
Industrielle Spezialrohre
Industrielle Anwendungen erfordern unter Umständen maßgeschneiderte Schlitzformen, -breiten oder -muster. Flexible Messersysteme mit einstellbaren Konfigurationen sind oft besser geeignet.
Faktoren, die die Lebensdauer der Schneidklingen beeinflussen
Die Lebensdauer einer Klinge für eine PVC-Rohrschlitzmaschine wirkt sich direkt auf die Produktionseffizienz, die Bearbeitungsgenauigkeit und die Betriebskosten aus. Die Haltbarkeit der Klinge hängt von mehreren Faktoren ab, darunter Betriebsparameter, Rohreigenschaften, Maschinenstabilität und Wartungspraktiken.
Schnittgeschwindigkeit
Die Schnittgeschwindigkeit beeinflusst Reibung, Wärmeentwicklung und den Verschleiß der Klinge. Eine zu hohe Geschwindigkeit kann zu einer beschleunigten Beschädigung der Schneidkante führen, während eine optimierte Geschwindigkeit dazu beiträgt, eine stabile Schneidleistung aufrechtzuerhalten und die Lebensdauer der Klinge zu verlängern.
Vorschubgeschwindigkeit und Schnittdruck
Die Vorschubgeschwindigkeit bestimmt die auf das Sägeblatt wirkende Schnittbelastung. Übermäßiger Druck kann den Verschleiß erhöhen, Vibrationen verursachen und die Qualität der Schlitze beeinträchtigen. Eine angemessene Vorschubsteuerung gewährleistet einen reibungsloseren Betrieb und eine längere Lebensdauer des Sägeblatts.
Material und Wandstärke der PVC-Rohre
Rohrmaterial, Härte, Durchmesser und Wandstärke beeinflussen den Schnittwiderstand. Dickere oder härtere PVC-Rohre erfordern in der Regel stärkere Sägeblätter, um den höheren Schnittkräften standzuhalten.
| Rohrfaktor | Auswirkungen auf die Lebensdauer der Klinge |
| Dicke Wand | Höhere Schnittbelastung |
| Großer Durchmesser | Erfordert bessere Stabilität |
| Hartes Material | Schnellerer Sägeblattverschleiß |
Material und Qualität der Sägeblätter
Das Sägeblattmaterial bestimmt die Verschleißfestigkeit und die Schnittleistung. Hartmetallbestückte Sägeblätter werden üblicherweise für das Standard-Schlitzen von PVC-Rohren verwendet, während Diamantsägeblätter für hochpräzise und anspruchsvolle Anwendungen geeignet sind.
Maschinenstabilität und Wartung
Maschinenschwingungen, unsachgemäße Montage der Sägeblätter und mangelhafte Wartung können die Lebensdauer der Sägeblätter verkürzen. Regelmäßige Reinigung, Überprüfung der Sägeblätter und genaue Ausrichtung tragen zur Aufrechterhaltung einer stabilen Leistung bei.
Richtlinien zur Wartung und zum Austausch der Sägeblätter
Eine ordnungsgemäße Wartung und der rechtzeitige Austausch der Sägeblätter tragen dazu bei, die Leistung der PVC-Rohrschlitzmaschine aufrechtzuerhalten, die Schnittstabilität zu verbessern, Ausfallzeiten zu reduzieren und die Lebensdauer der Werkzeuge zu verlängern.
Regelmäßige Sägeblattprüfung
Durch routinemäßige Kontrollen lässt sich der Verschleiß der Klingen erkennen, bevor er die Produktqualität beeinträchtigt. Das Bedienpersonal sollte den Zustand der Klingen regelmäßig überprüfen, einschließlich:
- Schärfe der Schneide
- Verschleiß oder Beschädigungen der Zähne
- Verformung der Klinge
- Ungewöhnliche Vibrationen während des Betriebs
Die frühzeitige Erkennung von Problemen ermöglicht es Herstellern, Klingen auszutauschen oder einzustellen, bevor schwerwiegende Verarbeitungsprobleme auftreten.
Reinigung und Schmierung
Beim Schlitzen von PVC-Rohren können sich Kunststoffspäne und Staub im Bereich der Klinge ansammeln. Eine regelmäßige Reinigung verhindert, dass Materialablagerungen die Schneidleistung beeinträchtigen.
Zu den Wartungsmaßnahmen gehören:
- Entfernen von PVC-Rückständen nach dem Betrieb
- Die Klingenoberfläche sauber halten
- Überprüfung der beweglichen Teile des Messersystems
- Sicherstellung eines reibungslosen Klingenlaufs
Eine ordnungsgemäße Reinigung trägt dazu bei, die Reibung zu verringern und eine stabile Schneidleistung aufrechtzuerhalten.
Korrekter Einbau der Klingen
Eine falsche Montage der Klingen kann zu ungleichmäßigem Verschleiß, Vibrationen und einer verminderten Schlitzgenauigkeit führen. Beim Austausch der Klingen sollten Bediener Folgendes sicherstellen:
- Korrekte Positionierung der Klinge
- Sichere Befestigung
- Exakte Ausrichtung zur Schnittrichtung
Ein korrekt montiertes Sägeblatt verteilt die Schnittkräfte gleichmäßig und verlängert die Lebensdauer.
Rechtzeitiger Klingenwechsel
Die Verwendung übermäßig abgenutzter Klingen kann zu einer schlechten Schlitzqualität, einem erhöhten Energieverbrauch und einer höheren Belastung der Maschinenkomponenten führen. Anzeichen dafür, dass eine Klinge ausgetauscht werden muss, sind unter anderem:
- Verminderte Schneidleistung
- Raue oder unebene Schlitzkanten
- Erhöhte Betriebsgeräusche oder Vibrationen
- Sichtbare Schäden an den Zähnen
Der rechtzeitige Austausch der Schneidklingen trägt dazu bei, eine gleichbleibende Produktionsleistung aufrechtzuerhalten und unerwartete Ausfallzeiten zu vermeiden.
